Przycisk do testu Fi-30mm zielony 24 V AC/DC metalowy ośmiokątny | 9001KT35LRR31 Schneider Electric

Opis i Kluczowe Cechy

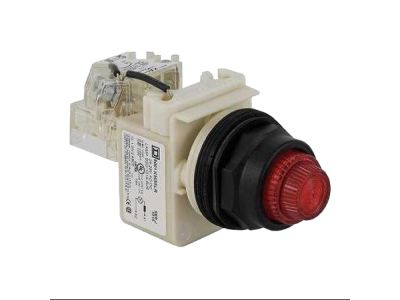

Przycisk testowy Schneider Electric Harmony 9001K (symbol 9001KT35LRR31) przeznaczony do montażu w otworze o średnicy 30 mm. Zasilany napięciem 24 V AC/DC, wyposażony w podświetlenie LED (czerwone). Chromowana metalowa obudowa o ośmiokątnym kształcie gwarantuje wytrzymałość mechaniczną i estetyczny wygląd. Stopień ochrony IP66 zapewnia odporność na kurz i strugi wody, co umożliwia pracę w wymagających środowiskach przemysłowych.

• Otwór montażowy 30 mm: uniwersalny wymiar zgodny z powszechnie stosowanym standardem, ułatwiający instalację w typowych pulpitach i panelach sterowniczych.
• Zasilanie 24 V AC/DC: niskie napięcie bezpieczne dla operatora, kompatybilne z większością układów automatyki i sterowania.
• Podświetlenie LED (czerwone): wyraźna sygnalizacja stanu pracy – widoczna z daleka, zwiększa bezpieczeństwo i komfort obsługi maszyn.
• Stopień ochrony IP66: całkowita ochrona przed pyłem oraz odporność na silne strugi wody – idealne rozwiązanie w przemyśle spożywczym, chemicznym i na zewnątrz hal produkcyjnych.
• Chromowana obudowa metalowa: wysoka trwałość mechaniczna, odporność na uderzenia i wibracje, a także elegancki wygląd pasujący do nowoczesnych stanowisk pracy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Jego konstrukcja gwarantuje bezpieczną pracę w obwodach sterowania zgodnie z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z wytycznymi producenta.

Zastosowanie

Przycisk testowy 9001KT35LRR31 sprawdzi się wszędzie tam, gdzie niezbędna jest wizualna sygnalizacja oraz ręczne sterowanie w trudnych warunkach. Dzięki podświetleniu i wysokiej szczelności znajduje zastosowanie w następujących scenariuszach:

• Sterowanie maszynami produkcyjnymi – przycisk jako element wywołania cyklu testowego lub potwierdzenia gotowości.
• Impulsowe sygnalizowanie stanów awaryjnych we współpracy z przekaźnikami, stycznikami lub sterownikami PLC.
• Automatyka budynkowa – sygnalizacja i ręczne załączanie w trudno dostępnych lub wilgotnych strefach (np. garaże, hale magazynowe).
• Instalacje w przemyśle spożywczym i chemicznym, gdzie wymagana jest odporność na częste mycie i agresywne środki czystości (IP66).

Wskazówki Montażowe

Montaż i podłączenie powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk przeznaczony jest do mocowania w otworze o średnicy 30 mm – należy użyć odpowiedniego pierścienia mocującego (w zestawie zależy od konfiguracji). Połączenia przewodów realizuje się za pomocą zacisków śrubowych; moment dokręcania oraz dopuszczalne przekroje przewodów są określone w dokumentacji technicznej dołączonej do produktu. Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia oraz środowiska pracy.

FAQ

• Czy przycisk jest podświetlany, a jeśli tak – jakim kolorem? Tak, przycisk wyposażono w diodę LED świecącą na czerwono. Zasilanie odbywa się napięciem 24 V AC/DC – nie wymaga zewnętrznego źródła światła.
• Jaki stopień ochrony posiada ten przycisk? Deklarowany stopień ochrony to IP66. Oznacza to całkowitą pyłoszczelność oraz odporność na silne strugi wody (np. mycie ciśnieniowe).
• Czy do przycisku potrzebuję dodatkowego modułu stykowego? Przycisk sam w sobie jest elementem sygnalizacyjno-sterowniczym. Do realizacji funkcji łączeniowych (np. załączania obwodów) wymaga współpracy z odpowiednim modułem stykowym z serii Harmony 9001K. Szczegółowe informacje o dostępnych modułach znajdziesz w dokumentacji producenta.
