Łącznik przyciskowy, 2 CO 20A, 1 przycisk szary z blokadą | 5TE4814 Siemens

Alternatywny kod produktu: 5TE4814

Opis i Kluczowe Cechy

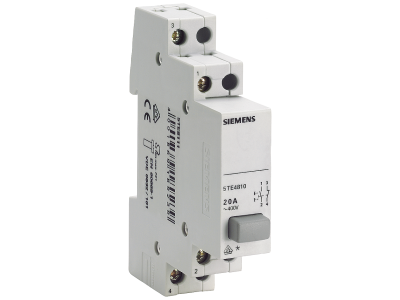

Łącznik przyciskowy Siemens 5TE4814 to modułowe urządzenie sterujące wyposażone w jeden przycisk szary z funkcją blokady oraz zestyk przełączny 2 CO o prądzie znamionowym 20 A. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych na szynie DIN, zapewnia niezawodne przełączanie niewielkich obciążeń w instalacjach przemysłowych i budynkowych. Blokada przycisku umożliwia utrzymanie wybranego stanu bez ciągłego naciskania, co zwiększa wygodę i bezpieczeństwo użytkowania.

• 2 CO (przełączny): Dwa zestawy przełączne pozwalają na niezależne sterowanie dwoma obwodami lub realizację funkcji sygnalizacyjno-sterowniczych z jednego punktu.
• Prąd znamionowy 20 A: Umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu – odpowiedni do sterowania stycznikami, przekaźnikami i mniejszymi odbiornikami.
• Przycisk szary z blokadą: Po wciśnięciu przycisk zatrzaskuje się w pozycji załączonej; powrót do stanu wyjściowego wymaga ponownego naciśnięcia lub pociągnięcia (w zależności od konstrukcji) – eliminuje konieczność trzymania wciśniętego elementu.
• Modułowa konstrukcja DIN: Łatwy i szybki montaż na szynie TH35 bez użycia narzędzi, z możliwością łączenia z pozostałą aparaturą modułową Siemens SENTRON.
• Ochrona przed dotykiem: Standardowa osłona zacisków zapewnia bezpieczną instalację zgodną z wymogami SEP.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z europejskimi normami dla aparatury modułowej, gwarantujący bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Łącznik przyciskowy 5TE4814 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne, stabilne sterowanie obwodami elektrycznymi bez konieczności utrzymywania impulsu. Idealnie sprawdza się w układach automatyki budynkowej oraz przemysłowej.

• Sterowanie oświetleniem lub wentylacją w trybie załącz/wyłącz z pamięcią stanu.
• Wysyłanie impulsów do styczników, przekaźników bistabilnych lub sterowników PLC w aplikacjach wymagających krótkotrwałego sygnału.
• Ręczne przełączanie niewielkich odbiorników (silniki, pompy) w szafach rozdzielczych.
• Realizacja funkcji sygnalizacyjnych i bezpieczeństwa (np. przycisk STOP z blokadą) w układach automatyki.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej rozdzielnicy. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN). Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 20 A oraz warunków obciążenia. Po zakończeniu prac sprawdzić poprawność działania blokady przycisku.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model 5TE4814 nie ma wbudowanego wskaźnika LED. Przycisk jest w kolorze szarym, bez elementów sygnalizacji świetlnej.
• Jaki jest stopień ochrony IP tego łącznika? Producent nie podaje katalogowego stopnia ochrony. Urządzenie jest przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnic, które zapewniają dodatkową ochronę przed dotykiem i czynnikami zewnętrznymi.
• Jak działa blokada przycisku? Blokada oznacza, że po wciśnięciu przycisku styki przełączne pozostają w stanie aktywnym bez konieczności trzymania przycisku. Aby powrócić do stanu wyjściowego, należy ponownie wcisnąć przycisk (lub pociągnąć, zależnie od konstrukcji). Jest to funkcja bistabilna.
