Przycisk czerwony z samoczynnym powrotem bez oznaczenia LED 24V, 1NO, Harmony XB7 | XB7NW34B1 Schneider Electric

Opis i Kluczowe Cechy

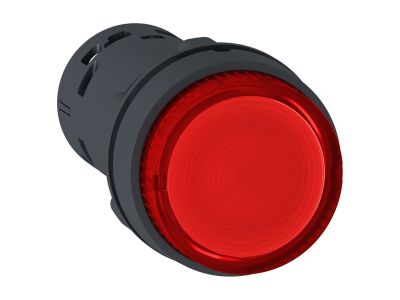

Podświetlany przycisk sterowniczy z serii Harmony XB7 o numerze katalogowym XB7NW34B1 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o maksymalnej ergonomii i niezawodności w systemach automatyki przemysłowej. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus oraz styki stanowią jedną, spójną jednostkę, co znacząco upraszcza proces doboru komponentów i montażu. Przycisk wyposażony jest w mechanizm z samoczynnym powrotem (sprężynowy), co sprawia, że po zwolnieniu nacisku styk powraca do swojej pierwotnej pozycji.

• Zintegrowane podświetlenie LED: Wykorzystanie diody LED zasilanej napięciem 24V AC/DC gwarantuje doskonałą widoczność stanu maszyny nawet w warunkach słabego oświetlenia, jednocześnie minimalizując pobór energii elektrycznej.
• Konfiguracja styków: Urządzenie posiada jeden styk zwierny (1 NO - Normally Open), który zapewnia precyzyjne zamykanie obwodu sterowniczego w momencie aktywacji.
• Wytrzymałość mechaniczna: Podwójnie izolowana ramka wykonana z wysokiej jakości tworzywa sztucznego zapewnia bezpieczeństwo użytkowania oraz odporność na uderzenia i wibracje.
• Stopień ochrony IP65: Wysoka szczelność obudowy chroni wnętrze przed wnikaniem pyłu oraz strumieniami wody, co jest kluczowe w wymagających środowiskach produkcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Posiada certyfikację potwierdzającą stopień ochrony IP65, co gwarantuje pełną pyłoszczelność oraz ochronę przed wodą laną strugą na obudowę z dowolnej strony. Szeroki zakres temperatur pracy, wynoszący od -25°C do aż 70°C, pozwala na bezpieczną eksploatację urządzenia w zróżnicowanych strefach klimatycznych oraz w pobliżu procesów generujących znaczne ilości ciepła.

Zastosowanie

Przycisk Schneider Electric Harmony XB7 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn (OEM) oraz w prefabrykacji szaf sterowniczych. Dzięki standardowej średnicy montażowej wynoszącej 22 mm, jest on w pełni kompatybilny z większością istniejących pulpitów sterowniczych i kaset sterujących. Idealnie sprawdza się jako element interfejsu człowiek-maszyna (HMI) w:

• Liniach produkcyjnych i montażowych do sygnalizacji stanów alarmowych lub zatrzymania procesów.
• Systemach HVAC i automatyce budynkowej.
• Przenośnikach i systemach transportu wewnętrznego.
• Rozdzielnicach elektrycznych niskiego napięcia.

Wskazówki Montażowe

Instalacja przycisku XB7NW34B1 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wyposażeniem elektryka. Poniżej znajdują się kluczowe wytyczne montażowe:

• Otwór montażowy: Należy przygotować standardowy otwór o średnicy 22 mm w panelu o odpowiedniej grubości.
• Podłączenie elektryczne: Zaciski śrubowe pozwalają na pewne mocowanie przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zapewnić optymalny styk i uniknąć poluzowania połączenia pod wpływem wibracji.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby nie uszkodzić gwintów, jednocześnie gwarantując trwałość połączenia elektrycznego.
• Zasilanie LED: Należy upewnić się, że napięcie zasilania obwodu podświetlenia wynosi 24V AC/DC, co zapobiegnie uszkodzeniu zintegrowanego modułu LED.

FAQ

• Czy podświetlenie LED jest wymienne? W serii Harmony XB7 o konstrukcji monolitycznej moduł LED jest zintegrowany z przyciskiem, co zapewnia większą zwartość konstrukcji i odporność na wstrząsy.
• Czy przycisk można stosować na zewnątrz? Tak, dzięki stopniu ochrony IP65 oraz szerokiemu zakresowi temperatur pracy (-25°C do 70°C), przycisk może być stosowany w aplikacjach zewnętrznych, o ile jest chroniony przed ekstremalnymi warunkami atmosferycznymi mogącymi przekroczyć parametry certyfikacji.
• Jaki jest typ powrotu tego przycisku? Jest to przycisk z samoczynnym powrotem sprężynowym, co oznacza, że nie posiada on blokady w pozycji wciśniętej.
