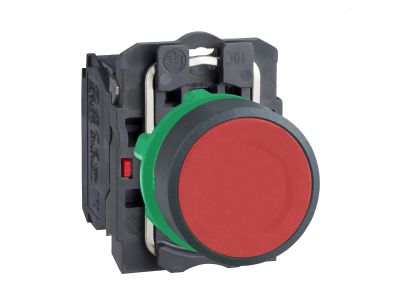

Przycisk czerwony kryty Fi-22mm z samopowrotem 1NC bez oznaczenia | XB5AA42 Schneider Electric

Opis i Kluczowe Cechy

Przycisk czerwony kryty Schneider Electric z serii Harmony XB5 o numerze katalogowym XB5AA42 to profesjonalny element sterowniczy zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mechanizmem samopowrotu (impulsowym), co oznacza, że styk powraca do swojej pierwotnej pozycji natychmiast po zwolnieniu nacisku przez operatora. Wyposażony w jeden styk pomocniczy rozwierny (1 NC), przycisk ten idealnie nadaje się do funkcji zatrzymania lub przerywania obwodów sterowania.

• Wytrzymała konstrukcja: Podwójnie izolowana plastikowa ramka zapewnia nie tylko wysoką odporność na korozję i czynniki chemiczne, ale również dodatkowe bezpieczeństwo elektryczne.
• Ekstremalna szczelność: Certyfikaty IP66, IP67, IP69 oraz IP69K gwarantują pełną ochronę przed pyłem, silnymi strumieniami wody pod ciśnieniem oraz wysoką temperaturą, co jest kluczowe w przemyśle spożywczym i ciężkim.
• Odporność mechaniczna: Urządzenie zostało zaprojektowane tak, aby wytrzymać uderzenia i wibracje, co przekłada się na długą żywotność w środowisku maszynowym.
• Szeroki zakres temperatur: Możliwość pracy w temperaturach od -40°C do 70°C pozwala na montaż w chłodniach oraz w pobliżu procesów generujących duże ilości ciepła.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Przycisk posiada certyfikację morską, co dopuszcza go do pracy w warunkach o podwyższonym zasoleniu i wilgotności. Zgodność z normami Typu 4X według standardów UL/CSA potwierdza jego odporność na korozję i trudne warunki atmosferyczne. Każdy element serii Harmony XB5 jest testowany pod kątem zgodności z dyrektywami niskonapięciowymi oraz normami dotyczącymi aparatury sterowniczej i rozdzielczej.

Zastosowanie

Dzięki swojej modułowej budowie i wysokiej odporności, przycisk XB5AA42 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Odporność na mycie pod wysokim ciśnieniem (IP69K) sprawia, że jest idealny do maszyn wymagających częstej dezynfekcji.
• Automatyka maszynowa: Służy jako element sterowniczy w panelach operatorskich, pulpitach sterowniczych oraz szafach sterowniczych.
• Gospodarka wodno-ściekowa: Plastikowa ramka jest odporna na agresywne środowisko chemiczne.
• Sektor morski: Wykorzystywany w systemach sterowania na statkach i platformach wiertniczych.

Wskazówki Montażowe

Montaż przycisku został zoptymalizowany pod kątem szybkości i ergonomii pracy instalatora:

• Otwór montażowy: Standardowa średnica 22,5 mm zapewnia pełną kompatybilność z większością istniejących pulpitów i obudów sterowniczych.
• Zaciski śrubowe: Zastosowanie solidnych zacisków śrubowych pozwala na pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Modułowość: Konstrukcja pozwala na łatwą wymianę bloku styków lub samego napędu bez konieczności demontażu całej instalacji, co znacząco skraca czas serwisowania.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia gwintów.

FAQ

• Czy przycisk posiada oznaczenia na czole? Nie, jest to wersja bez dodatkowych oznaczeń graficznych, co pozwala na uniwersalne zastosowanie w różnych systemach sterowania.
• Czy ramka plastikowa jest trwała? Tak, zastosowany polimer jest odporny na uderzenia oraz większość powszechnie stosowanych w przemyśle środków czyszczących i olejów.
• Czy mogę dołożyć dodatkowe styki do tego przycisku? Tak, modułowa konstrukcja serii Harmony XB5 pozwala na rozbudowę o dodatkowe bloki styków NO lub NC, zależnie od potrzeb projektu.
• Jaki jest stopień ochrony od frontu? Przycisk posiada najwyższy stopień ochrony IP69K, co oznacza pełną pyłoszczelność i odporność na zalanie wodą pod bardzo wysokim ciśnieniem.
