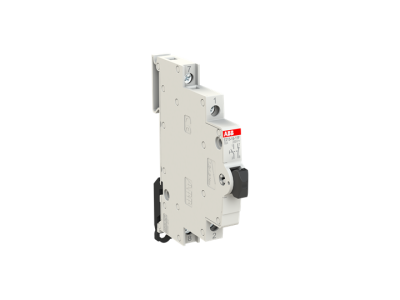

Przycisk czarny 16A 1NO+1NC 250VAC, pro M compact, E215-16-11F | 2CCA703154R0001 ABB

Alternatywny kod produktu: 2CCA703154R0001

Opis i Kluczowe Cechy

Przycisk sterujący E215-16-11F (symbol 2CCA703154R0001) w kolorze czarnym to kompaktowe rozwiązanie do sterowania obwodami elektrycznymi w szafach sterowniczych i rozdzielnicach. Charakteryzuje się prądem znamionowym 16A przy napięciu 250VAC/PDC oraz stykiem 1NO+1NC, co umożliwia elastyczne konfiguracje układów sterowania. Szerokość zaledwie 0,5 modułu oszczędza miejsce w panelach o ograniczonej przestrzeni.

• Styki 1NO+1NC: Dwa niezależne styki (normalnie otwarty i normalnie zamknięty) pozwalają na budowę złożonych układów sterowania i sygnalizacji w jednym module.
• Prąd znamionowy 16A przy 250VAC/PDC: Zapewnia niezawodne załączanie i rozłączanie obwodów o średnim poborze prądu, np. w układach oświetleniowych, wentylacyjnych lub sygnalizacyjnych.
• Kompaktowa szerokość 0,5 modułu: Oszczędza miejsce w szynach montażowych TH35, idealne do gęstych układów sterowania.
• Kolor czarny przycisku: Estetyczny wygląd, jednolity z aparaturą modułową – łatwa identyfikacja w panelach sterowania.
• Przeznaczony do montażu w szynach TH35: Standardowe rozwiązanie dla większości szaf sterowniczych i rozdzielnic.

Zgodność z Normami

Przycisk spełnia wymogi norm europejskich dotyczących aparatury niskonapięciowej (LVD) i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami IEC 60947-5-1 oraz EN 60947-1.

Zastosowanie

Przycisk E215-16-11F znajduje zastosowanie w instalacjach sterowania i sygnalizacji, gdzie wymagane jest kompaktowe rozwiązanie o dużej funkcjonalności.

• Sterowanie obwodami oświetleniowymi w rozdzielnicach i szafach sterowniczych.
• Układy sygnalizacyjne (np. alarmy, awarie) z wykorzystaniem styku NC.
• Proste sterowanie maszyn i urządzeń przemysłowych.
• Sterowanie wentylacją lub klimatyzacją w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż przycisku należy przeprowadzić w szynie TH35 przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac odłączyć napięcie w obwodzie. Przycisk wcisnąć w szynę do momentu zatrzaśnięcia – nie wymaga dodatkowych narzędzi. Po montażu sprawdzić poprawność działania styków (w tym sprawny skok mechaniczny). W przypadku pracy w środowisku zapylonym lub wilgotnym należy stosować dodatkowe osłony zgodne z wymaganiami instalacji.

FAQ

• Czy przycisk można stosować w obwodach DC? Tak, przycisk obsługuje zarówno prąd przemienny (250VAC) jak i stały (250VDC) przy prądzie znamionowym 16A.
• Jaki jest maksymalny prąd łączeniowy? Maksymalny prąd łączeniowy wynosi 16A przy napięciu 250VAC/VDC – parametr ten gwarantuje niezawodne działanie w typowych aplikacjach sterowania.
• Czy przycisk wyposażony jest w podświetlenie? Nie – standardowa wersja E215-16-11F nie posiada wbudowanego podświetlenia. Dostępne są oddzielne moduły podświetlane kompatybilne z tym modelem.
