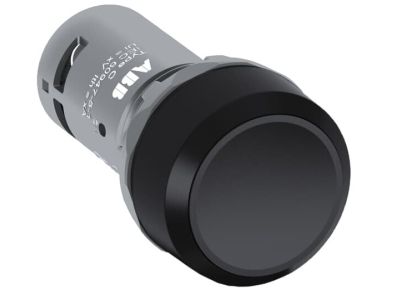

Przycisk bistabilny wklęsły 1NO czarny CP2-10B-10 | 1SFA619101R1016 ABB

Alternatywny kod produktu: 1SFA619101R1016

Opis i Kluczowe Cechy

Przycisk bistabilny wklęsły CP2-10B-10 (symbol 1SFA619101R1016) to kompaktowe rozwiązanie przeznaczone do sterowania obwodami elektrycznymi w szafach sterowniczych, maszynach przemysłowych i instalacjach przemysłowych. Wykonany z wysokiej jakości tworzywa sztucznego, charakteryzuje się płaską konstrukcją i brakiem podświetlenia. Przeznaczony do napięć do 300V AC, zapewnia pewne i trwałe połączenie elektryczne.

• Konstrukcja bistabilna: Zachowuje stan (włączony/wyłączony) bez konieczności podtrzymywania napięcia sygnałowego – idealny do sygnalizacji stanu pracy urządzenia.
• Kompaktowe wymiary: Ułatwia montaż w ograniczonych przestrzeniach szaf sterowniczych i pulpitu sterowania.
• Stopień ochrony IP40: Ochrona przed wnikaniem pyłu i stałych ciał obcych – zapewnia niezawodność w przemysłowych warunkach pracy.
• Wykonanie z tworzywa sztucznego: Odporność na korozję, chemikalia i wysokie temperatury w otoczeniu.
• Napięcie znamionowe 300V AC: Kompatybilność z szerokim zakresem napięć w obwodach sterowniczych i sygnalizacyjnych.

Zgodność z Normami

Przycisk CP2-10B-10 spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z normami IEC 60947-5-1 oraz posiada deklarację zgodności CE.

Zastosowanie

Przycisk bistabilny CP2-10B-10 znajduje zastosowanie w systemach sterowania i sygnalizacji, gdzie wymagane jest trwałe utrzymanie stanu.

• Sterowanie maszynami przemysłowymi – np. uruchamianie/wyłączanie linii produkcyjnych.
• Sygnalizacja stanu pracy w szafach sterowniczych i pulpity operatorskie.
• Zastosowanie w obwodach alarmowych i sterowania awaryjnego.
• Montaż w panelach sterowania maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przycisk montować w otworze o średnicy 22,5 mm (standardowa dziura w panelu). Po umieszczeniu w panelu, zabezpieczyć przycisk za pomocą dostarczonych elementów mocujących. Upewnić się, że połączenia elektryczne są wykonane zgodnie z dokumentacją techniczną oraz wymaganiami normy IEC 60947-5-1.

FAQ

• Czy przycisk CP2-10B-10 jest podświetlany? Nie – konstrukcja nie przewiduje podświetlenia. Przeznaczony do sygnalizacji stanu poprzez fizyczne położenie dźwigni.
• Jaki jest stopień ochrony IP przycisku?
• Jakie jest napięcie znamionowe przycisku? Przycisk przystosowany jest do pracy z napięciem do 300V AC zgodnie z deklaracją producenta.
• Czy przycisk nadaje się do pracy w warunkach przemysłowych? Tak – dzięki stopniowi ochrony IP40 i wykonaniu z odpornego na chemikalia tworzywa, sprawdza się w trudnych warunkach przemysłowych.
