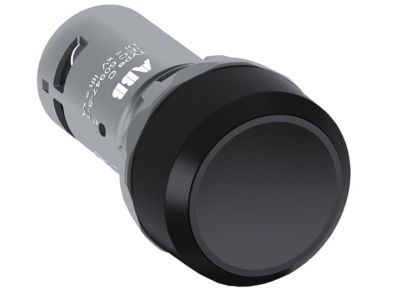

Przycisk bistabilny 2NO czarny CP2-10B-20 | 1SFA619101R1026 ABB

Alternatywny kod produktu: 1SFA619101R1026

Opis i Kluczowe Cechy

Przycisk bistabilny CP2-10B-20 (symbol 1SFA619101R1026) to kompaktowe rozwiązanie w postaci płaskiego, niepodświetlanego przycisku wykonanego z trwałego plastiku. Charakteryzuje się dwoma normalnie otwartymi stykami NO (2NO) i napięciem roboczym do 300V. Wysoka odporność na kurz i wilgoć gwarantuje bezawaryjną pracę nawet w trudnych warunkach przemysłowych.

• Konstrukcja bistabilna: Zapewnia utrzymanie stanu aktywnego po zwolnieniu nacisku – idealny do zastosowań wymagających trwałego przełączenia obwodów.
• 2 styki NO (2NO): Pozwala na sterowanie dwoma niezależnymi obwodami elektrycznymi jednocześnie.
• Napięcie robocze 300V: Kompatybilny z szerokim zakresem instalacji niskonapięciowych w przemyśle i budynkach.
• Materiał plastikowy: Trwała konstrukcacja odporna na zużycie mechaniczne i działanie agresywnych środowisk.
• Kolor czarny: Neutralny design ułatwiający integrację z różnymi systemami sterowania i osprzętem modułowym.

Zgodność z Normami

Przycisk spełnia wymagania norm europejskich dotyczących aparatury łączeniowej. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk bistabilny CP2-10B-20 znajduje zastosowanie w instalacjach sterowania i sygnalizacji, gdzie wymagane jest trwałe utrzymanie stanu przełączenia.

• Sterowanie oświetleniem w halach produkcyjnych i magazynach.
• Załączanie/wyłączanie maszyn i urządzeń przemysłowych.
• Systemy alarmowe i sygnalizacyjne wymagające trwałego sygnału.
• Panelach sterowania w szafach elektrycznych i rozdzielnicach.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przycisk montować w standardowym otworze Ø22,5mm, mocując go przez dokręcenie odpowiedniego pierścienia. Zwrócić uwagę na prawidłowe podłączenie styków NO zgodnie z dokumentacją techniczną. Po montażu przeprowadzić testy funkcjonalne sprawdzające poprawność działania.

FAQ

• Czy przycisk ma podświetlenie? Nie – model CP2-10B-20 jest niepodświetlany. Do zastosowań wymagających sygnalizacji świetlnej należy wybrać wersję z podświetleniem.
• Jaki jest zakres napięcia roboczego? Przycisk przeznaczony jest do pracy z napięciem do 300V prądu przemiennego.
• Jakie jest maksymalne obciążenie styków? Dokumentacja techniczna nie podaje maksymalnego prądu obciążenia styków. Należy zapoznać się z kartą katalogową produktu przed doborem.
