Przycisk biały kryty Fi-22mm z samopowrotemstrzałka w górę 1NO | XB4BA3341 Schneider Electric

Opis i Kluczowe Cechy

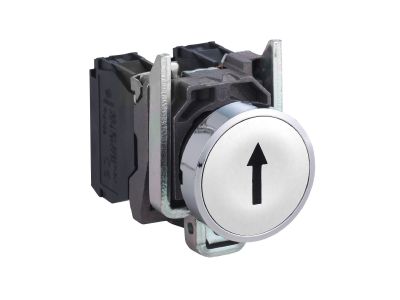

Przycisk sterowniczy Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BA3341 to profesjonalne rozwiązanie dedykowane do systemów automatyki i sterowania maszynowego. Urządzenie charakteryzuje się białą, krytą głowicą z wyraźnym czarnym symbolem „Strzałka w górę”, co pozwala na intuicyjną obsługę i minimalizację błędów operatora. Mechanizm działa w trybie samopowrotnym (impulsowym), co oznacza, że styk powraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku.

• Wytrzymałość mechaniczna: Zastosowanie chromowanej metalowej ramki zapewnia wyjątkową odporność na uderzenia oraz wibracje, co jest kluczowe w ciężkich warunkach przemysłowych.
• Konfiguracja styków: Produkt wyposażony jest w jeden styk zwierny (1 NO), który umożliwia realizację podstawowych funkcji załączania lub sterowania sygnałami.
• Szczelność i ochrona: Dzięki certyfikatom IP66, IP67, IP69 oraz IP69K, przycisk jest całkowicie odporny na pył, silne strumienie wody pod wysokim ciśnieniem oraz zanurzenie, co pozwala na jego stosowanie w przemyśle spożywczym i chemicznym.
• Szeroki zakres temperatur: Urządzenie zostało zaprojektowane do pracy w ekstremalnych warunkach termicznych, od -40°C do aż 70°C.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w środowiskach o wysokim zasoleniu i wilgotności. Zgodność z klasyfikacją Typ 4X według standardów NEMA gwarantuje dodatkową ochronę przed korozją. Modułowa konstrukcja serii Harmony XB4 jest w pełni kompatybilna z globalnymi normami dotyczącymi aparatury sterowniczej i sygnalizacyjnej, co ułatwia proces certyfikacji gotowych maszyn i szaf sterowniczych.

Zastosowanie

Przycisk XB4BA3341 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn (OEM), prefabrykacji rozdzielnic oraz systemach utrzymania ruchu. Idealnie nadaje się do sterowania ruchem pionowym (np. podnośniki, suwnice, przenośniki taśmowe) dzięki czytelnemu oznaczeniu strzałką. Wysoka odporność na czynniki zewnętrzne sprawia, że jest to preferowany wybór w branży spożywczej, gdzie wymagane jest mycie urządzeń pod wysokim ciśnieniem, a także w przemyśle ciężkim i wydobywczym.

Wskazówki Montażowe

Montaż urządzenia jest szybki i ergonomiczny dzięki standardowej średnicy otworu montażowego wynoszącej 22 mm. Modułowa budowa pozwala na oddzielny montaż głowicy oraz korpusu ze stykami, co znacząco przyspiesza prace instalacyjne. Podłączenie elektryczne realizowane jest za pomocą zacisków śrubowych, które zapewniają trwałe i pewne połączenie przewodów, odporne na poluzowanie pod wpływem drgań. Zaleca się stosowanie odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną producenta, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia zacisków.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB4BA3341 jest przyciskiem niepodświetlanym.
• Czy można dołożyć dodatkowe styki do tego przycisku? Tak, modułowa konstrukcja serii Harmony XB4 pozwala na rozbudowę o dodatkowe bloki styków pomocniczych montowanych zatrzaskowo na korpusie.
• Czy symbol strzałki jest odporny na ścieranie? Tak, oznaczenie zostało wykonane w sposób trwały, zapewniający czytelność nawet przy intensywnej eksploatacji w trudnym środowisku przemysłowym.
• Jaka jest średnica montażowa? Przycisk jest przeznaczony do standardowych otworów o średnicy 22 mm, co zapewnia pełną kompatybilność z większością pulpitów sterowniczych.
