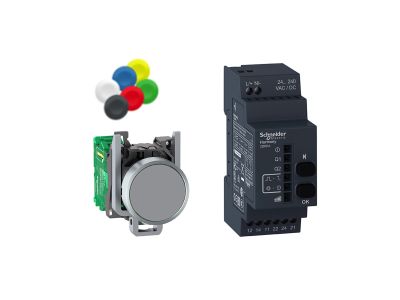

Przycisk bezprzewodowy z odbiornikiem Fi-22mm 24-240VAC/DC | XB4RFA02 Schneider Electric

Opis i Kluczowe Cechy

Bezprzewodowy przycisk sterujący XB4RFA02 wraz z odbiornikiem przeznaczony do montażu w panelach z wycięciem Fi 22 mm. Odbiornik montowany na szynę DIN, a nadajnik nie wymaga baterii – wykorzystuje technologię pozyskiwania energii z naciśnięcia. Układ zasilany jest z zakresu 24–240 V AC/DC, co zapewnia uniwersalność w różnych instalacjach przemysłowych. Plastikowa ramka nadajnika gwarantuje dobrą odporność chemiczną oraz izolację elektryczną. Produkt charakteryzuje się wysoką odpornością środowiskową (IP66, IP67, IP69, IP69K, Typ 4X) i szerokim zakresem temperatur pracy od -40°C do 70°C.

• Zasilanie 24–240 V AC/DC: szeroki zakres napięcia pozwala na zastosowanie w różnych obwodach sterowania bez konieczności stosowania dodatkowych konwerterów.
• Bezprzewodowa transmisja bez baterii: eliminuje konieczność wymiany źródeł zasilania, zmniejsza koszty eksploatacji i zwiększa niezawodność w trudnodostępnych miejscach.
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: odporność na pył, strumienie wody, wysokociśnieniowe mycie oraz korozję – idealne do warunków mokrych, zapylonych i agresywnych chemicznie.
• Zakres temperatur -40°C do 70°C: gwarantuje niezawodne działanie w ekstremalnych warunkach, od mroźnych magazynów po gorące hale produkcyjne.
• Modularna konstrukcja nadajnika i odbiornika: ułatwia serwisowanie, modyfikację i wymianę komponentów bez ingerencji w całą instalację.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Odbiornik i nadajnik zaprojektowano zgodnie z międzynarodowymi standardami bezpieczeństwa, co potwierdzają deklaracje producenta. Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X zapewniają odporność na czynniki środowiskowe zgodnie z normami IEC 60529 i NEMA.

Zastosowanie

Bezprzewodowy przycisk z odbiornikiem sprawdza się wszędzie tam, gdzie wymagane jest zdalne sterowanie bez ingerencji w istniejące okablowanie, szczególnie w środowiskach o podwyższonej wilgotności, zapyleniu lub ryzyku uszkodzeń mechanicznych.

• Sterowanie maszynami przemysłowymi (przenośniki, dźwigi, suwnice) z bezpiecznej odległości.
• Wyzwalanie impulsów sterujących dla styczników, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja i zdalne uruchamianie procesów w trudno dostępnych strefach produkcyjnych.
• Zastosowania w przemyśle spożywczym, chemicznym i stoczniowym ze względu na wysoką odporność na mycie i chemikalia.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Odbiornik należy zamontować na szynie DIN TH35, a nadajnik w wycięciu panelu o średnicy 22 mm. Przekrój przewodów dobrać do obciążenia zgodnie z dokumentacją techniczną producenta. Moment dokręcania zacisków – według instrukcji dołączonej do urządzenia. Po zamontowaniu upewnij się, że połączenia są prawidłowe i zabezpieczone przed przypadkowym poluzowaniem.

FAQ

• Czy przycisk wymaga baterii lub zewnętrznego zasilania? Nie – nadajnik wykorzystuje energię generowaną mechanicznym naciśnięciem przycisku (technologia energy harvesting). Odbiornik wymaga zasilania 24–240 V AC/DC.
• Jaki stopień ochrony ma ten zestaw? Nadajnik i odbiornik posiadają stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X, co oznacza odporność na kurz, strumienie wody, mycie wysokociśnieniowe i działanie agresywnych środków.
• Czy odbiornik można zastosować w obwodach sterowania maszyn? Tak – odbiornik z przekaźnikowym wyjściem (szczegóły w dokumentacji) nadaje się do bezpośredniego podłączania do styczników, przekaźników lub wejść PLC w zakresie napięcia 24–240 V AC/DC.
