Przycisk bezpieczeństwa "STOP" czerwony kluczem, Harmony XB7 | XB7NS9444 Schneider Electric

Opis i Kluczowe Cechy

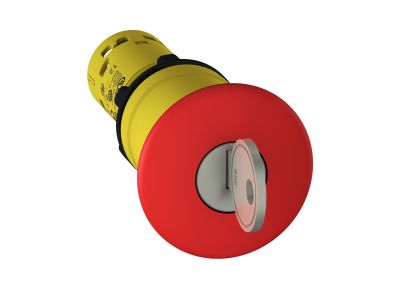

Przycisk bezpieczeństwa Harmony XB7 o numerze katalogowym XB7NS9444 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w przemyśle. Urządzenie posiada charakterystyczną głowicę grzybkową o średnicy 40 mm w kolorze czerwonym, co gwarantuje doskonałą widoczność i intuicyjną obsługę w sytuacjach awaryjnych. Mechanizm ryglowania wymaga użycia dedykowanego klucza (nr 455) do odblokowania, co zapobiega przypadkowemu lub nieautoryzowanemu zresetowaniu stanu zatrzymania maszyny.

• Konstrukcja monolityczna: Zintegrowana budowa z plastikową ramką zapewnia wysoką sztywność mechaniczną oraz podwójną izolację elektryczną, co podnosi poziom bezpieczeństwa obsługi.
• Konfiguracja styków: Wyposażenie w dwa styki normalnie zamknięte (2 x NC) pozwala na realizację redundantnych obwodów bezpieczeństwa, co jest kluczowe w systemach o podwyższonym rygorze niezawodności.
• Wytrzymałość środowiskowa: Stopień ochrony IP65 gwarantuje pełną pyłoszczelność oraz odporność na strumienie wody, co w połączeniu z szerokim zakresem temperatur pracy od -25°C do +70°C pozwala na eksploatację w trudnych warunkach przemysłowych.
• Ergonomia: Jaskrawa kolorystyka i wyraźne oznaczenia umożliwiają operatorowi błyskawiczną identyfikację stanu urządzenia nawet z dużej odległości.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem zgodności z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację IP65, co potwierdza jego skuteczność w ochronie przed wnikaniem ciał stałych i cieczy. Konstrukcja spełnia wymogi dotyczące aparatury sterowniczej i sygnalizacyjnej, zapewniając niezawodne działanie funkcji zatrzymania awaryjnego (E-Stop) zgodnie z rygorystycznymi normami przemysłowymi Schneider Electric.

Zastosowanie

Przycisk Harmony XB7 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagane jest pewne odcięcie zasilania w sytuacjach krytycznych. Jest idealnym wyborem dla:

• Linii produkcyjnych i montażowych w przemyśle motoryzacyjnym i spożywczym.
• Systemów sterowania maszynami obróbczymi (tokarki, frezarki, prasy).
• Szaf sterowniczych i pulpitów operatorskich wymagających montażu w standardowych otworach 22 mm.
• Infrastruktury budynkowej i systemów transportu bliskiego (przenośniki, windy towarowe).

Wskazówki Montażowe

Instalacja przycisku XB7NS9444 jest szybka i intuicyjna dzięki zastosowaniu standardowego systemu montażowego. Poniżej znajdują się kluczowe wytyczne dla instalatorów:

• Otwór montażowy: Urządzenie jest dedykowane do montażu w znormalizowanych otworach o średnicy 22,5 mm, co zapewnia pełną kompatybilność z większością istniejących pulpitów sterowniczych.
• Podłączenie elektryczne: Zaciski śrubowe umożliwiają pewne mocowanie przewodów. Zaleca się stosowanie odpowiednich tulejek zaciskowych dla zapewnienia optymalnego styku i odporności na wibracje.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu stabilności połączenia elektrycznego.
• Pozycjonowanie: Dzięki monolitycznej konstrukcji, montaż ogranicza się do osadzenia korpusu w otworze i dokręcenia nakrętki mocującej od tyłu panelu.

FAQ

• Czy klucz do odblokowania jest dołączony do zestawu? Tak, przycisk współpracuje z kluczem o numerze 455, który jest niezbędny do zwolnienia blokady po aktywacji funkcji STOP.
• Czy przycisk można stosować na zewnątrz budynków? Tak, dzięki stopniowi ochrony IP65 oraz odporności na temperatury do -25°C, urządzenie może pracować w warunkach zewnętrznych, o ile jest chronione przed ekstremalnymi czynnikami niszczącymi plastikową obudowę.
• Jaki jest typ styków w tym modelu? Model XB7NS9444 posiada dwa styki rozwierne (2 NC), co jest standardem w obwodach bezpieczeństwa wymagających przerwania pętli prądowej.
