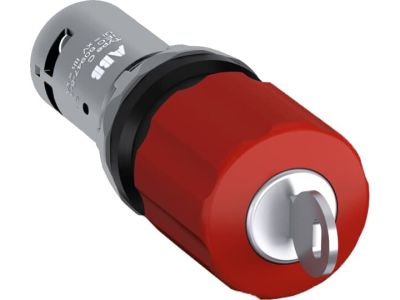

Przycisk bezpieczeństwa kluczykowy czerwony 2NC CE3K1-10R-02 | 1SFA619502R1051 ABB

Alternatywny kod produktu: 1SFA619502R1051

Opis i Kluczowe Cechy

Przycisk bezpieczeństwa kluczykowy czerwony 2NC (symbol 1SFA619502R1051) to kompaktowy wyłącznik awaryjny z serii bistabilnej, wyposażony w grzybek o średnicy 30 mm. Urządzenie przeznaczone jest do awaryjnego zatrzymywania maszyn i linii produkcyjnych, zapewniając szybkie i pewne odcięcie zasilania. Uruchomienie następuje poprzez obrót kluczyka, co eliminuje ryzyko przypadkowego zatrzymania procesu. Napięcie znamionowe 24–300V AC/DC gwarantuje szerokie zastosowanie w różnych instalacjach przemysłowych.

• Bistabilny tryb pracy: Stan urządzenia utrzymywany jest bez konieczności ciągłego nacisku – kluczyk blokuje wyłącznik w pozycji „załączony” lub „wyłączony”, co zapobiega samoczynnemu powrotowi do stanu roboczego.
• Dwa styki normalnie zwarte (2NC): Zapewnia redundancję w układzie sterowania – awaryjne odcięcie zasilania nawet w przypadku uszkodzenia jednego styku.
• Grzybek 30 mm w kolorze czerwonym: Wysoka widoczność i intuicyjne działanie – natychmiastowe rozpoznanie przez operatorów w sytuacjach awaryjnych.
• Zakres napięć 24–300V AC/DC: Kompatybilność z większością układów sterowania i zasilania w przemysłowych i instalacyjnych systemach elektrycznych.
• Kompaktowa konstrukcja: Zmniejsza zapotrzebowanie na przestrzeń w szafach sterowniczych i pulpach operatorskich, ułatwiając integrację z innymi elementami systemu.

Zgodność z Normami

Przycisk spełnia wymagania norm europejskich dotyczących bezpieczeństwa maszyn (EN 60204-1) oraz ochrony przed porażeniem prądem (EN 60947-5-1). Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami maszynowymi UE.

Zastosowanie

Przycisk bezpieczeństwa kluczykowy czerwony 2NC znajduje zastosowanie w systemach awaryjnego zatrzymywania maszyn, linii produkcyjnych oraz urządzeń przemysłowych, gdzie wymagane jest niezawodne i szybkie odcięcie zasilania.

• Awarie maszyn – natychmiastowe zatrzymanie procesu w sytuacji zagrożenia dla personelu.
• Linie produkcyjne – integracja w układach sterowania z zachowaniem redundancji dzięki 2NC.
• Maszyny pakujące i przetwórcze – zabezpieczenie operatorów podczas rutynowych prac konserwacyjnych.
• Systemy automatyki przemysłowej – współpraca z układami PLC i sterownikami bezpieczeństwa.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w zakresie instalacji elektrycznych i układów sterowania. Urządzenie należy zamontować w miejscu łatwo dostępnym dla operatorów, z zachowaniem odpowiedniej widoczności grzybka. Połączenia elektryczne wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na dobór odpowiednich przewodów i momentów dokręcania zacisków. Po montażu przeprowadzić test funkcjonalny układu sterowania, weryfikując poprawność działania styku 2NC.

FAQ

• Czy przycisk można stosować w instalacjach na napięcie stałe (DC)? Tak, urządzenie obsługuje zakres napięć 24–300V zarówno dla prądu przemiennego (AC), jak i stałego (DC).
• Jaki jest sposób blokowania przycisku w pozycji „załączony”? Przycisk wyposażony jest w mechanizm bistabilny aktywowany obrotem kluczyka – pozycja jest utrzymywana do momentu ponownego obrotu kluczyka w celu odblokowania.
• Czy urządzenie posiada podświetlenie grzybka? Nie – przycisk jest niepodświetlany, co ułatwia identyfikację awaryjną dzięki wysokiej widoczności koloru czerwonego.
