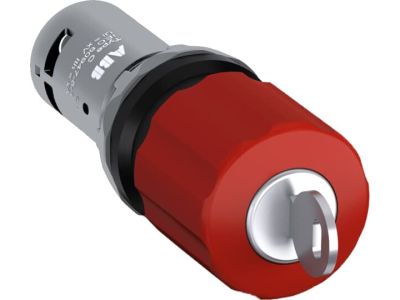

Przycisk bezpieczeństwa kluczykowy czerwony 1NO1NC CE3K1-10R-11 | 1SFA619502R1071 ABB

Alternatywny kod produktu: 1SFA619502R1071

Opis i Kluczowe Cechy

Przycisk bezpieczeństwa kluczykowy (symbol 1SFA619502R1071) to kompaktowe urządzenie awaryjnego zatrzymania o średnicy 30 mm, wykonane w kolorze czerwonym. Posiada jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC) styk, co umożliwia elastyczne sterowanie obwodami bezpieczeństwa. Bistabilne działanie zapewnia podtrzymanie stanu po wciśnięciu – kluczyk zwalnia dopiero po jego obróceniu, eliminując ryzyko przypadkowego resetu. Przeznaczony do napięć zasilających od 24 V do 300 V.

• Przycisk bistabilny z kluczykiem: Stan awaryjny utrzymywany do ręcznego zwolnienia kluczyka, co zapobiega przypadkowemu wznowieniu pracy maszyny.
• 1NO + 1NC: Elastyczne sterowanie obwodami bezpieczeństwa – styk normalnie otwarty i zamknięty w jednym urządzeniu.
• Średnica 30 mm: Kompaktowe wymiary ułatwiają montaż w standardowych otworach montażowych aparatury modułowej.
• Kolor czerwony: Natychmiastowa identyfikacja jako element bezpieczeństwa w instalacji.
• Napięcie 24-300 V: Szeroki zakres napięć zasilających – uniwersalne zastosowanie w różnych systemach sterowania.

Zgodność z Normami

Przycisk spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z normami bezpieczeństwa maszynowego (m.in. EN 60947-5-1, EN 60204-1) dotyczącymi urządzeń zatrzymania awaryjnego.

Zastosowanie

Przycisk bezpieczeństwa kluczykowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zatrzymanie awaryjne maszyny lub instalacji z możliwością zablokowania stanu zatrzymania.

• Sterowanie awaryjne maszyn przemysłowych (tokarki, frezarki, prasy).
• Blokowanie pracy urządzeń w strefach niebezpiecznych (np. przy taśmach produkcyjnych).
• Zabezpieczenie osób podczas konserwacji lub serwisu maszyn.
• Systemy sterowania oparte na wymaganiach norm bezpieczeństwa (np. EN ISO 13849-1).

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować w miejscu łatwo dostępnym dla operatora, z dala od ruchomych części maszyn. Połączenia elektryczne należy wykonać zgodnie ze schematem podanym w dokumentacji technicznej, zwracając uwagę na prawidłowe podłączenie styków NO i NC. Po montażu należy przeprowadzić test funkcjonalny, weryfikując poprawność działania zatrzymania awaryjnego i zwolnienia kluczykiem.

FAQ

• Czy przycisk można stosować w instalacjach 24 V DC? Tak, urządzenie przeznaczone jest do napięć od 24 V do 300 V, zarówno prądu stałego jak i przemiennego.
• Jaki jest zakres temperatur pracy przycisku? Dokładny zakres nie został podany w danych produktu. Przechowywać i eksploatować w środowisku suchym i wolnym od agresywnych czynników chemicznych.
• Czy przycisk posiada podświetlenie? Nie, przycisk jest niepodświetlony – kolor czerwony zapewnia wystarczającą widoczność.
