Przycisk bezpieczeństwa Fi22mm 1Z 1R IP66 przez obrót EX | XB4BS8445EX Schneider Electric

Opis i Kluczowe Cechy

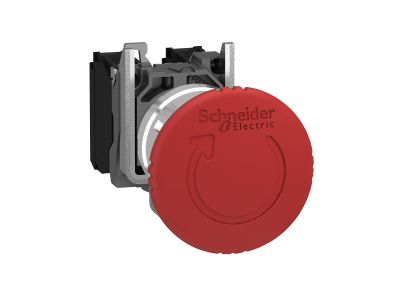

Kompletny przycisk wyłącznika bezpieczeństwa Schneider Electric z gamy Harmony XB4, oznaczony symbolem XB4BS8445EX. Przeznaczony do awaryjnego zatrzymania, wyposażony w jeden styk zwierny (1Z) i jeden styk rozwierny (1R). Obudowa w kolorze czerwonym, bez podświetlenia, odblokowanie następuje przez obrót. Stopień ochrony IP66 gwarantuje odporność na kurz oraz silne strumienie wody. Dzięki metalowej maskownicy chromowanej i kołnierzowi z zamaka urządzenie zachowuje wysoką trwałość mechaniczną. Średnica montażowa 22 mm oraz dopuszczenie do pracy w strefach zagrożonych wybuchem pyłu (strefy 21 i 22) czynią go rozwiązaniem bezpiecznym w środowiskach przemysłowych.

• Styki 1Z + 1R: Jeden zwierny (NO) i jeden rozwierny (NC) umożliwiają jednoczesną realizację sygnalizacji stanu i bezpiecznego odcięcia obwodu sterowania.
• Stopień ochrony IP66: Pyłoszczelna i odporna na silne strumienie wody konstrukcja pozwala na montaż w trudnych warunkach atmosferycznych i przemysłowych.
• Materiał metalowy chromowany: Maskownica ze stali chromowanej oraz kołnierz z zamaka zapewniają odporność na korozję i uszkodzenia mechaniczne.
• Odblokowanie przez obrót: Ergonomia obsługi – po naciśnięciu przycisk pozostaje zablokowany, wymaga obrotu głowicy w celu powrotu do stanu normalnego, co zapobiega przypadkowemu rozbrojeniu.
• Przeznaczenie do stref zagrożonych wybuchem pyłu: Dopuszczony do pracy w strefach 21 i 22 (pyły palne) – spełnia rygorystyczne wymagania bezpieczeństwa w obiektach zagrożonych eksplozją.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami dyrektywy ATEX dla stref zagrożonych wybuchem pyłu (strefy 21 i 22). Posiada oznaczenie CE. Normy szczegółowe nie zostały podane przez producenta, jednak urządzenie spełnia ogólne europejskie standardy bezpieczeństwa dla aparatury sterowniczej i sygnalizacyjnej.

Zastosowanie

Przycisk bezpieczeństwa XB4BS8445EX znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, awaryjne zatrzymanie maszyny lub procesu, szczególnie w strefach zagrożonych wybuchem pyłu. Dzięki stopniowi ochrony IP66 może być instalowany na zewnątrz budynków oraz w pomieszczeniach o dużej wilgotności.

• Awaryjne zatrzymanie w maszynach przemysłowych – sterowanie obwodami bezpieczeństwa za pomocą styku rozwiernego (NC).
• Instalacje w strefach zagrożonych wybuchem pyłu (np. młyny, elewatory, silosy, linie pakowania) – dopuszczenie ATEX.
• Zdalne wyłączanie napędów, styczników lub przekaźników – styki 1Z/1R umożliwiają podwójną funkcję kontrolną i sygnalizacyjną.
• Stacje operatora na zewnątrz budynków (oczyszczalnie ścieków, stacje uzdatniania wody) – dzięki IP66 i odpornej obudowie metalowej.

Wskazówki Montażowe

Montaż i podłączenie musi być wykonane przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa obowiązujących dla stref zagrożonych wybuchem. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przycisk mocuje się w otworze o średnicy 22 mm – typowo w szafie sterowniczej lub panelu. Kołnierz zaciskowy (zamak) dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego – maksymalne parametry elektryczne należy sprawdzić w oficjalnej karcie katalogowej produktu.

FAQ

• Czy przycisk ma podświetlenie LED? Nie. Ten model (XB4BS8445EX) jest wyposażony w czerwoną maskownicę bez podświetlenia. Do zastosowań sygnalizacyjnych zaleca się wybór wariantów z lampką.
• Jaki jest stopień ochrony i czy można go montować na zewnątrz? Stopień ochrony wynosi IP66 – obudowa jest pyłoszczelna i odporna na silne strumienie wody, dlatego nadaje się do instalacji zewnętrznych oraz w pomieszczeniach o dużym zapyleniu.
• Jak odblokować przycisk po naciśnięciu? Przycisk posiada mechanizm zatrzaskowy z odblokowaniem przez obrót – po wciśnięciu pozostaje w pozycji zablokowanej; aby go zwolnić, należy obrócić głowicę (zwykle w kierunku oznaczonym strzałkami).
