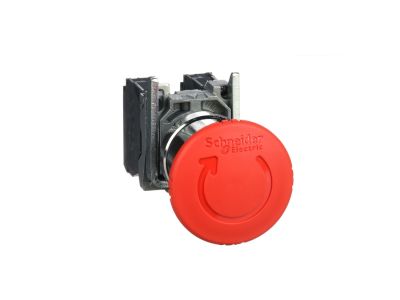

Przycisk bezpieczeństwa Fi-40mm 1Z 1R IP66 przez obrót metalowy, bez podświetlenia czerwony | XB4BS8445 Schneider Electric

Opis i Kluczowe Cechy

Przycisk bezpieczeństwa Schneider Electric z serii Harmony XB4, o numerze katalogowym XB4BS8445, to profesjonalne rozwiązanie z zakresu bezpieczeństwa maszynowego (EMS - Emergency Machine Stop). Urządzenie zostało wyposażone w charakterystyczną, czerwoną głowicę grzybkową o średnicy 40 mm, która zapewnia doskonałą widoczność i łatwość obsługi w sytuacjach krytycznych. Mechanizm działania oparty jest na zasadzie zatrzaskowo-zwalniającej (trigger action), co eliminuje ryzyko przypadkowego zresetowania urządzenia bez celowego działania operatora – odblokowanie następuje poprzez obrót głowicy.

Konstrukcja opiera się na chromowanej metalowej ramce, co gwarantuje najwyższą odporność mechaniczną na uderzenia oraz wibracje, czyniąc produkt idealnym do pracy w najcięższych warunkach przemysłowych. Przycisk posiada konfigurację styków 1 NO (normalnie otwarty) oraz 1 NC (normalnie zamknięty), co pozwala na jednoczesne rozłączenie obwodu bezpieczeństwa i przesłanie sygnału informacyjnego do sterownika PLC lub systemu wizualizacji. Połączenia elektryczne realizowane są za pomocą solidnych zacisków śrubowych, zapewniających trwały styk nawet w środowisku narażonym na drgania.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego przydatność w ekstremalnych warunkach korozyjnych i wilgotnych. Stopień ochrony IP66, IP67, IP69 oraz IP69K gwarantuje całkowitą pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe. Dodatkowo, zgodność z klasyfikacją Typ 4X według standardów NEMA potwierdza odporność na korozję i trudne warunki atmosferyczne. Urządzenie zostało zaprojektowane zgodnie z normami dotyczącymi wyłączników awaryjnych (EMO), zapewniając niezawodność w krytycznych systemach sterowania.

Zastosowanie

Dzięki swojej pancernej budowie i szerokiemu zakresowi temperatur pracy (od -40°C do +55°C), przycisk XB4BS8445 znajduje zastosowanie w wielu gałęziach przemysłu:

• Przemysł ciężki i maszynowy: jako główny wyłącznik awaryjny na panelach sterowniczych.
• Sektor spożywczy i farmaceutyczny: dzięki odporności na mycie pod wysokim ciśnieniem (IP69K).
• Infrastruktura transportowa i morska: odporność na wibracje i trudne warunki środowiskowe.
• Systemy automatyki budynkowej i przemysłowej wymagające montażu w standardowych otworach 22 mm.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny dzięki modularnej konstrukcji serii Harmony XB4. Przycisk jest przystosowany do instalacji w standardowych otworach montażowych o średnicy 22,5 mm. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe osadzenie metalowego korpusu w otworze, co zapewnia stabilność mechaniczną.
• Zastosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapobiec poluzowaniu przewodów pod wpływem wibracji.
• Zapewnienie swobodnego dostępu do głowicy grzybkowej, aby umożliwić szybką reakcję operatora w razie zagrożenia.
• Możliwość łatwej rozbudowy lub wymiany bloków styków dzięki systemowi zatrzaskowemu.

FAQ

1. Czy przycisk posiada podświetlenie?
Nie, model XB4BS8445 jest wersją bez podświetlenia. Jego widoczność zapewnia jaskrawoczerwony kolor głowicy oraz kontrastująca metalowa ramka.

2. W jaki sposób odblokować przycisk po jego użyciu?
Przycisk posiada mechanizm zatrzaskowy, który po wciśnięciu pozostaje w pozycji dolnej. Aby go zresetować i przywrócić obwód do pracy, należy obrócić głowicę zgodnie z oznaczeniem na produkcie.

3. Czy produkt nadaje się do pracy na zewnątrz?
Tak, dzięki wysokim stopniom ochrony (IP66/IP67/IP69K) oraz szerokiemu zakresowi temperatur pracy, przycisk jest w pełni przystosowany do pracy w warunkach zewnętrznych oraz w miejscach narażonych na bezpośrednie działanie czynników atmosferycznych.
