Przycisk bezpieczeństwa Fi-40mm 1Z/1R IP65 przez obrót, Harmony XB7 | XB7NS8445 Schneider Electric

Opis i Kluczowe Cechy

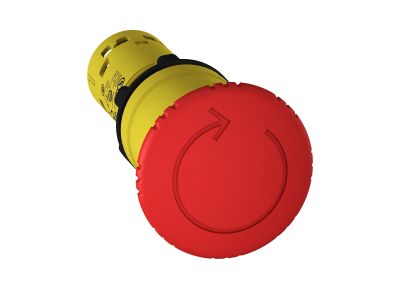

Przycisk bezpieczeństwa Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NS8445 to zaawansowane rozwiązanie z zakresu bezpieczeństwa maszynowego, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus oraz głowica stanowią integralną całość, co znacząco upraszcza proces doboru i montażu. Czerwona głowica grzybkowa o średnicy 40 mm zapewnia doskonałą widoczność i intuicyjną obsługę w sytuacjach awaryjnych.

• Mechanizm zatrzaskowy: Przycisk działa w trybie zatrzaskowym, co oznacza, że po naciśnięciu pozostaje w pozycji dolnej, skutecznie przerywając obwód sterowania. Odblokowanie następuje poprzez obrót głowicy, co zapobiega przypadkowemu ponownemu uruchomieniu maszyny.
• Konfiguracja styków: Urządzenie wyposażone jest w dwa styki rozwierne (2 x NC), co pozwala na realizację zdublowanych obwodów bezpieczeństwa, podnosząc poziom niezawodności systemu.
• Stopień ochrony IP65: Wysoka szczelność obudowy gwarantuje pełną ochronę przed wnikaniem pyłu oraz strumieniami wody pod niskim ciśnieniem, co jest kluczowe w halach produkcyjnych poddawanych procesom czyszczenia.
• Podwójna izolacja: Plastikowa ramka wykonana w klasie izolacji II zapewnia bezpieczeństwo operatora bez konieczności uziemiania korpusu przycisku.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury sterowniczej i bezpieczeństwa maszyn. Spełnia wymagania normy IEC 60947-5-1, co potwierdza jego zdolność do pracy w obwodach sterowniczych prądu przemiennego i stałego. Dzięki certyfikacji IP65 oraz odporności na wibracje i uderzenia, przycisk Harmony XB7 jest zgodny z wytycznymi dotyczącymi budowy systemów zatrzymania awaryjnego (E-Stop), zapewniając niezawodne działanie w krytycznych momentach.

Zastosowanie

Przycisk XB7NS8445 znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest idealnym wyborem dla:

• Linii produkcyjnych: Jako główny wyłącznik bezpieczeństwa na panelach operatorskich.
• Maszyn pakujących i transportowych: Gdzie wymagana jest szybka reakcja operatora w przypadku zatoru lub awarii.
• Szaf sterowniczych: Dzięki standardowemu otworowi montażowemu o średnicy 22 mm, przycisk pasuje do większości typowych pulpitów i obudów sterowniczych.
• Pracy w trudnych warunkach: Szeroki zakres temperatur pracy od -25°C do +70°C pozwala na montaż w nieogrzewanych halach oraz w pobliżu procesów generujących ciepło.

Wskazówki Montażowe

Montaż przycisku Harmony XB7 jest szybki i ergonomiczny. Należy wykonać otwór o średnicy znamionowej 22,5 mm. Dzięki monolitycznej budowie, instalator nie musi tracić czasu na składanie poszczególnych modułów stykowych. Podłączenie elektryczne odbywa się za pomocą zacisków śrubowych, które są przystosowane do przewodów o różnych przekrojach. Zaleca się stosowanie tulejek kablowych dla zapewnienia trwałego i pewnego styku elektrycznego. Moment dokręcania śrub zaciskowych powinien być zgodny z dokumentacją techniczną Schneider Electric, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu odporności na wstrząsy.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB7NS8445 jest wersją niepodświetlaną, co zwiększa jego niezawodność w prostych układach bezpieczeństwa.
• Jak zresetować przycisk po użyciu? Odblokowanie mechanizmu następuje poprzez obrót głowicy grzybkowej zgodnie z kierunkiem strzałek umieszczonych na przycisku.
• Czy mogę zamontować ten przycisk w obudowie zewnętrznej? Tak, stopień ochrony IP65 oraz szeroki zakres temperatur pracy pozwalają na stosowanie go w aplikacjach zewnętrznych, o ile jest chroniony przed bezpośrednim działaniem ekstremalnych warunków atmosferycznych mogących prowadzić do oblodzenia.
