Przycisk bezpieczeństwa Fi-22mm 1R IP54 PUSH PULL | XB7NT842 Schneider Electric

Opis i Kluczowe Cechy

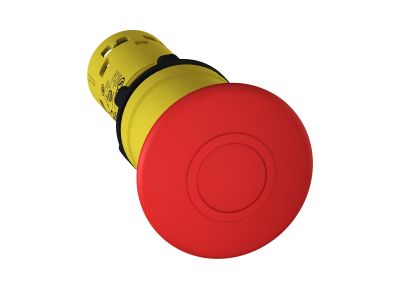

Schneider Electric Harmony XB7 – przycisk bezpieczeństwa (wyłącznik awaryjny) z czerwonym grzybkiem o średnicy 40 mm, oznaczony symbolem XB7NT842. Wyposażony w 1 styk NC (normalnie zamknięty, rozwierny) oraz mechanizm zatrzaskowy push-pull – przyciśnięcie powoduje zadziałanie, a odblokowanie następuje poprzez pociągnięcie. Stopień ochrony IP54 zapewnia odporność na pył i bryzgi wody, co czyni go odpowiednim do zastosowań w trudnych warunkach przemysłowych. Montaż w standardowym otworze 22 mm umożliwia szybką integrację z istniejącymi panelami sterowniczymi.

• Styk NC (1R): Gwarantuje bezpieczne przerwanie obwodu w przypadku awarii – stan spoczynkowy zamknięty zapewnia ciągłość sygnału, a naciśnięcie natychmiastowe odcięcie.
• Mechanizm push-pull: Intuicyjna obsługa – przyciśnięcie blokuje przycisk w pozycji zadziałania, pociągnięcie resetuje. Eliminuje ryzyko przypadkowego ponownego załączenia.
• Stopień ochrony IP54: Ochrona przed wnikaniem pyłu i bryzgów wody, co pozwala na pracę w warunkach zapylenia i wilgoci (np. hale produkcyjne, maszyny zewnętrzne).
• Szeroki zakres temperatur pracy (-25°C do 70°C): Niezawodne działanie w zmiennych warunkach otoczenia – od chłodni po strefy produkcyjne o podwyższonej temperaturze.
• Plastikowa ramka i monolityczna konstrukcja: Lekka, wytrzymała mechanicznie obudowa odporna na uderzenia i wibracje, ułatwiająca montaż w otworze 22 mm.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodny z ogólnymi normami europejskimi dla łączników sterowniczych (standard DIN). Stopień ochrony IP54 potwierdzony badaniami laboratoryjnymi. Montaż i użytkowanie zgodnie z dokumentacją producenta zapewniają bezpieczeństwo zgodne z aktualnymi przepisami.

Zastosowanie

Przycisk bezpieczeństwa Schneider Electric Harmony XB7 przeznaczony jest do awaryjnego zatrzymania maszyn i urządzeń w przemyśle oraz instalacjach o podwyższonych wymaganiach ergonomicznych i bezpieczeństwa.

• Awaryjne wyłączanie maszyn produkcyjnych: obrabiarek, pras, przenośników – szybkie i niezawodne przerwanie obwodu sterowania.
• Sygnalizacja stanu alarmowego: styk NC może być wykorzystany do wysłania impulsu do PLC lub przekaźnika w przypadku zadziałania przycisku.
• Sterowanie w układach bezpieczeństwa: jako element obwodu stopu awaryjnego zgodnie z wymaganiami PN-EN 60204-1.
• Automatyka budynkowa i systemy wentylacyjne: w miejscach, gdzie wymagany jest łatwo dostępny wyłącznik bezpieczeństwa (np. hale sportowe, magazyny).

Wskazówki Montażowe

Montaż i demontaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Przycisk montowany jest w otworze o średnicy 22 mm (zgodnie z DIN EN 60947-5-1) na panelu lub szafie sterowniczej. Zaciski śrubowe przeznaczone są dla przewodów o odpowiednim przekroju (zgodnym z prądem roboczym); moment dokręcania należy stosować zgodnie z instrukcją producenta. Nie przekraczać dopuszczalnych parametrów mechanicznych i elektrycznych.

FAQ

• Czy przycisk jest podświetlany? Nie. Model XB7NT842 nie posiada wbudowanego podświetlenia. Jest to przycisk bezpieczeństwa z mechanicznym zatrzaskiem push-pull, bez elementu świetlnego.
• Jaki jest stopień ochrony tego przycisku? Stopień ochrony wynosi IP54 – chroni przed wnikaniem pyłu w ilości mogącej zakłócić działanie oraz przed bryzgami wody z dowolnego kierunku. Nie jest odporny na długotrwałe zanurzenie.
• Jak działa tryb styku? Czy jest to styk NC czy NO? Jest to 1 styk NC (normalnie zamknięty, rozwierny). W stanie spoczynku styki są zwarte. Po naciśnięciu grzybka następuje rozwarcie i zablokowanie mechanizmu – styk otwiera obwód. Powrót do stanu zwartego następuje po pociągnięciu grzybka.
