Przycisk bezpieczeństwa do obudów czerwony zwrotny | GV2K011 Schneider Electric

Opis i Kluczowe Cechy

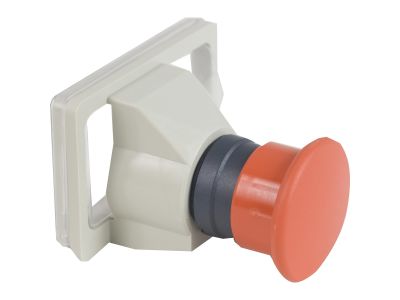

Przycisk bezpieczeństwa GV2K011 firmy TeSys (Schneider Electricder Electric) to czerwony, zwrotny przycisk awaryjnego zatrzymania przeznaczony do montażu w obudowach wyłączników silnikowych serii GV2. Działa na zasadzie sprężyny powrotnej – po naciśnięciu i zwolnieniu automatycznie wraca do pozycji wyjściowej. Jego kompaktowa budowa ułatwia instalację w ograniczonej przestrzeni rozdzielnicy.

• Czerwony kolor: Zgodny z międzynarodowymi konwencjami oznaczania funkcji STOP – umożliwia szybką identyfikację przycisku awaryjnego nawet w stresujących sytuacjach.
• Zwrotny (sprężyna powrotna): Po naciśnięciu przycisk samoczynnie powraca do położenia spoczynkowego – eliminuje ryzyko pozostania w stanie zatrzymania po ustaniu awarii.
• Kompatybilność z serią TeSys GV2: Zaprojektowany jako akcesorium do wyłączników silnikowych GV2 – gwarantuje bezproblemowy montaż i spójność mechaniczną w rozrusznikach DOL.
• Łatwy montaż w obudowie: Przeznaczony do instalacji w osłonach wyłączników GV2 – nie wymaga dodatkowych narzędzi ani modyfikacji obudowy.

Zgodność z Normami

Produkt posiada oznakowanie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi niskiego napięcia. Spełnia ogólne wymagania norm europejskich dla urządzeń sterowniczych i sygnalizacyjnych stosowanych w instalacjach przemysłowych. W danych producenta nie podano konkretnych numerów norm – zaleca się stosowanie zgodnie z dokumentacją techniczną wyłącznika GV2.

Zastosowanie

Przycisk GV2K011 znajduje zastosowanie w układach sterowania maszyn i urządzeń wymagających szybkiego odcięcia zasilania w sytuacji awaryjnej. Montowany w obudowach wyłączników silnikowych GV2 stanowi fizyczny interfejs do zatrzymywania napędów.

• Awaryjne zatrzymanie silników w układach rozruchu bezpośredniego (DOL) – jako element przyciskowy w obudowie wyłącznika.
• Sterowanie bezpieczeństwem na liniach produkcyjnych i w maszynach – sygnał STOP dla styczników/szaf sterowniczych.
• Zdalne wyzwalanie wyłącznika silnikowego GV2 z obudowy maszyny – umożliwia zatrzymanie bez konieczności dostępu do rozdzielnicy.
• Budowa kompaktowych rozruszników silnikowych – w połączeniu ze stycznikami TeSys D i wyłącznikiem GV2.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Przycisk należy instalować w dedykowanym otworze obudowy wyłącznika GV2 zgodnie z instrukcją producenta. Nie stosować dodatkowych przekładek ani adapterów. Przed podłączeniem sprawdzić kompatybilność mechaniczną. W przypadku pracy w środowisku wilgotnym lub zapylonym należy dobrać odpowiednią obudowę zewnętrzną – sam przycisk nie posiada deklarowanego stopnia ochrony.

FAQ

• Czy przycisk GV2K011 jest podświetlany? Nie, model GV2K011 to przycisk bez podświetlenia – sygnalizacja stanu wymaga dodatkowego elementu świetlnego.
• Jaki stopień ochrony ma przycisk? Producent nie podaje stopnia IP dla samego przycisku – ochronę zapewnia obudowa wyłącznika GV2, w której jest montowany. Należy uwzględnić warunki środowiskowe w miejscu instalacji.
• Czy mogę zamontować przycisk w wyłączniku innej serii niż GV2? Przycisk GV2K011 został zaprojektowany specjalnie do wyłączników silnikowych TeSys GV2. Montaż w innych urządzeniach może być niemożliwy ze względu na różnice wymiarowe i mechaniczne.
