Przycisk bezpieczeństwa 2NC, CE4T-10R-02, czerwony | 1SFA619550R1051 ABB

Opis i Kluczowe Cechy

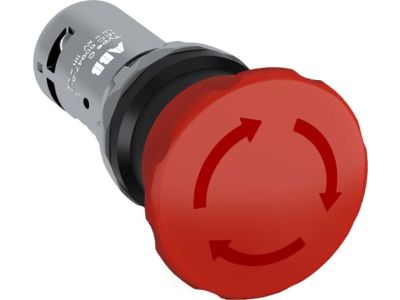

Przycisk bezpieczeństwa ABB CE4T-10R-02 to zaawansowane rozwiązanie z serii Compact, zaprojektowane z myślą o maksymalnej niezawodności w systemach sterowania i bezpieczeństwa maszyn. Urządzenie charakteryzuje się konstrukcją typu "wszystko w jednym", co oznacza, że blok stykowy jest zintegrowany z elementem sterowniczym. Czerwony grzyb o średnicy 40 mm zapewnia doskonałą widoczność i łatwość obsługi w sytuacjach krytycznych. Mechanizm bistabilny z funkcją zwolnienia obrotowego gwarantuje, że po aktywacji przycisk pozostanie w pozycji bezpiecznej do momentu celowego zresetowania przez operatora.

• Konfiguracja styków: Wyposażony w dwa styki normalnie zamknięte (2 NC), co pozwala na realizację dwukanałowych obwodów bezpieczeństwa.
• Zakres napięciowy: Szeroki zakres pracy od 24 V do 300 V umożliwia wszechstronne zastosowanie w różnych instalacjach elektrycznych.
• Kompaktowa budowa: Zredukowana głębokość montażowa pozwala na instalację w płytkich obudowach i pulpitach sterowniczych.
• Wysoka odporność: Seria kompaktowa ABB cechuje się wyjątkową odpornością na wnikanie pyłu oraz wody, co jest kluczowe w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w przemyśle elektrotechnicznym. Jako element systemów E-stop, przycisk CE4T-10R-02 spełnia wymagania dotyczące wymuszonego rozwarcia styków, co jest niezbędne do uzyskania odpowiedniego poziomu nienaruszalności bezpieczeństwa (SIL) oraz poziomu zapewnienia bezpieczeństwa (PL). Posiada certyfikację CE oraz jest zgodny z dyrektywami niskonapięciowymi, co potwierdza jego wysoką jakość i dopuszczenie do obrotu na rynku profesjonalnym.

Zastosowanie

Wyłącznik awaryjny ABB znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest szybka reakcja na zagrożenie. Idealnie sprawdza się w:

• Panelach sterowniczych maszyn produkcyjnych i linii montażowych.
• Szafach sterowniczych automatyki przemysłowej.
• Systemach transportu wewnętrznego i przenośnikach.
• Stanowiskach zrobotyzowanych wymagających fizycznego odcięcia zasilania w trybie awaryjnym.

Wskazówki Montażowe

Dzięki koncepcji "wszystko w jednym", montaż przycisku CE4T-10R-02 jest znacznie szybszy niż w przypadku systemów modułowych. Urządzenie montuje się w standardowym otworze o średnicy 22,5 mm. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i odporność na wibracje. Przewody o przekroju dostosowanym do prądów roboczych powinny być starannie odizolowane i osadzone w zaciskach, co minimalizuje ryzyko wystąpienia rezystancji przejścia lub przypadkowego rozłączenia obwodu.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model CE4T-10R-02 jest wersją niepodświetlaną, co upraszcza konstrukcję i obniża pobór energii w układach, gdzie sygnalizacja świetlna na samym przycisku nie jest wymagana.
• Jak odblokować przycisk po jego wciśnięciu? Odblokowanie następuje poprzez obrót grzyba zgodnie z oznaczeniami na czole przycisku (zwolnienie obrotowe).
• Czy można dołożyć dodatkowe styki do tego modelu? Seria Compact posiada zintegrowane styki (w tym przypadku 2 NC), co uniemożliwia ich późniejszą rozbudowę, ale w zamian oferuje mniejsze gabaryty i wyższą szczelność.
