Przycisk bezpieczeństwa 2NC CE4P-10R-02 czerwony | 1SFA619551R1051 ABB

Alternatywny kod produktu: 1SFA619551R1051

Opis i Kluczowe Cechy

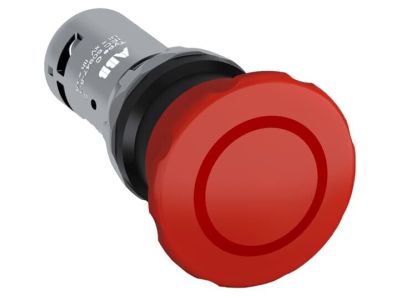

Przycisk bezpieczeństwa ABB CE4P-10R-02 (indeks 1SFA619551R1051) to kompaktowy wyłącznik awaryjny z mechanizmem zwalnianym przez pociągnięcie, bistabilny, w czerwonym kolorze z grzybkiem o średnicy 40 mm. Urządzenie wyposażone w 2 styki NC (normalnie zamknięte) pracuje w zakresie napięcia 24…300 V AC/DC, co zapewnia niezawodne odcięcie zasilania w szerokiej gamie obwodów sterowania maszyn i urządzeń. Należy do kompaktowej gamy ABB, która redukuje czas i koszty instalacji dzięki zintegrowanej konstrukcji.

• Zwolnienie przez pociągnięcie (pull‑release): Intuicyjna obsługa – po naciśnięciu grzybka następuje wyłączenie; przywrócenie stanu roboczego wymaga świadomego pociągnięcia, co zapobiega przypadkowemu ponownemu załączeniu.
• Bistabilny mechanizm: Po zadziałaniu styki pozostają w stanie rozwartym bez konieczności podtrzymywania siły, gwarantując niezmienny stan bezpieczeństwa nawet przy zaniku napięcia.
• 2 styki NC (normalnie zamknięte): Zapewniają redundantne bezpieczeństwo – przerwanie obwodu sterowania następuje niezależnie na dwóch kanałach, co spełnia wymogi kategorii zatrzymania awaryjnego.
• Szeroki zakres napięcia 24…300 V AC/DC: Uniwersalność zastosowania w instalacjach niskiego napięcia zarówno prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych przekaźników dopasowujących.
• Kompaktowa konstrukcja (gama ABB): Wszystkie elementy funkcjonalne zamknięte w jednej obudowie redukują liczbę połączeń, skracają czas montażu i zwiększają niezawodność systemu bezpieczeństwa.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z ogólnymi normami bezpieczeństwa maszyn oraz standardami DIN dotyczącymi wyłączników awaryjnych. W celu uzyskania szczegółowych informacji o konkretnych normach odniesienia (np. EN ISO 13850, IEC 60947-5-5) zaleca się sprawdzenie pełnej dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik awaryjny CE4P-10R-02 dedykowany jest do układów sterowania, w których priorytetem jest szybkie i niezawodne odcięcie zasilania w sytuacji zagrożenia. Sprawdza się w następujących scenariuszach:

• Zatrzymanie awaryjne maszyn przemysłowych – obrabiarek, pras, transportu, pakowarek.
• Impulsowe przerywanie obwodów sterowania styczników, przekaźników bezpieczeństwa lub wejść PLC.
• Sygnalizacja stanu awaryjnego w automatyce budynkowej – przycisk montowany na drzwiach serwisowych lub przy linii produkcyjnej.
• Zdalne wyłączanie zasilania w systemach wentylacji, oświetlenia awaryjnego lub bram przemysłowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez uprawniony personel elektryczny posiadający kwalifikacje SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub puszce sterowniczej. Dokręcaj zaciski śrubowe zgodnie z momentem podanym w dokumentacji producenta (zwykle ok. 0,8 Nm). Przekrój przyłączanych przewodów dobierz do prądu obciążenia – dla obwodów sterowania zalecany przekrój 0,5…1,5 mm². Pamiętaj o zachowaniu odstępów izolacyjnych i szczelin powietrznych zgodnie z obowiązującymi normami.

FAQ

• Jak działa mechanizm zwalniania przez pociągnięcie? Po naciśnięciu czerwonego grzybka styki NC rozwierają się i blokują w stanie wyłączenia. Aby przywrócić gotowość do pracy, należy pociągnąć grzybek do przodu – wymaga to świadomego ruchu, co zapobiega przypadkowemu załączeniu.
• Czy przycisk jest podświetlany? Nie, model CE4P-10R-02 jest niepodświetlany. W razie potrzeby sygnalizacji stanu awaryjnego należy zastosować dodatkowy moduł świetlny lub oddzielną lampkę.
• Jaki stopień ochrony IP posiada ten wyłącznik? Producent określa wysoki poziom odporności na kurz i wodę (charakterystyczny dla kompaktowej gamy ABB), jednak dokładna wartość IP znajduje się w karcie katalogowej. W typowych warunkach przemysłowych urządzenie montowane wewnątrz rozdzielnicy zapewnia ochronę przed pyłem i bryzgami wody (orientacyjnie IP65 na obudowie czołowej). Sprawdź dokumentację techniczną dla konkretnej aplikacji.
