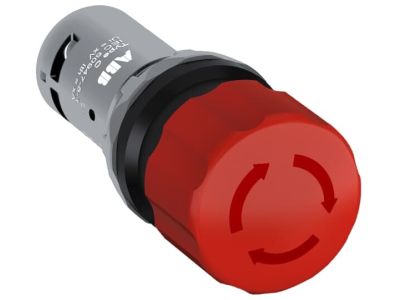

Przycisk bezpieczeństwa 2NC CE3T-10R-02, czerwony | 1SFA619500R1051 ABB

Alternatywny kod produktu: 1SFA619500R1051

Opis i Kluczowe Cechy

Wyłącznik awaryjny ABB CE3T-10R-02 z serii kompaktowej to kompletne rozwiązanie typu „wszystko w jednym" przeznaczone do bezpiecznego zatrzymywania maszyn i urządzeń. Wyposażony w 2 styki NC (rozwierne), czerwony grzyb o średnicy 30 mm oraz mechanizm zwolnienia obrotowego i bistabilny tryb pracy. Urządzenie pracuje w zakresie napięcia 24–300 V AC/DC, co pozwala na stosowanie w różnych instalacjach sterowniczych bez dodatkowych przekaźników dopasowujących.

• 2 styki NC (rozwierne): gwarantują przerwanie obwodu sterującego w przypadku awarii – zwiększają bezpieczeństwo obsługi i zgodność z wymogami norm dla wyłączników awaryjnych.
• Zakres napięcia 24–300 V AC/DC: umożliwia podłączenie zarówno do niskonapięciowych obwodów sterowniczych (24 V), jak i do sieci 230 V czy 300 V, bez konieczności stosowania dodatkowych elementów dopasowujących.
• Zwolnienie obrotowe i bistabilny mechanizm: po naciśnięciu grzyba styki pozostają rozwarte do momentu ręcznego obrotu grzyba – zapobiega przypadkowemu ponownemu załączeniu.
• Kompaktowa konstrukcja w standardowym otworze montażowym 30 mm: oszczędza miejsce w panelu sterowniczym i skraca czas instalacji dzięki gotowemu zestawowi (bez rozbudowy o dodatkowe elementy).
• Czerwony grzyb 30 mm, niepodświetlany: wyraźnie widoczny i łatwy do uchwycenia w sytuacji awaryjnej, zgodny z międzynarodowymi konwencjami kolorystycznymi dla wyłączników bezpieczeństwa.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących wyłączników awaryjnych oraz posiada oznaczenie CE. Jego konstrukcja zapewnia niezawodne działanie w warunkach przemysłowych, zgodnie z przyjętymi standardami bezpieczeństwa. Szczegółowe informacje o zastosowanych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik awaryjny ABB CE3T-10R-02 przeznaczony jest do obwodów sterowniczych, w których wymagane jest bezpieczne odcięcie zasilania urządzenia lub maszyny. Sprawdza się w instalacjach przemysłowych, maszynowych oraz w automatyce budynkowej.

• Awaryjne zatrzymanie maszyn produkcyjnych, obrabiarek, przenośników i dźwigów.
• Sterowanie bezpieczeństwem w rozdzielniach i szafach sterowniczych poprzez przerwanie obwodu styczników lub przekaźników.
• Impulsowe rozłączanie obwodów PLC lub modułów bezpieczeństwa w przypadku wykrycia zagrożenia.
• Zastosowanie w liniach technologicznych, gdzie wymagany jest wyłącznik z funkcją blokady (bistabilny) i możliwością odblokowania tylko przez uprawnioną osobę.

Wskazówki Montażowe

Montaż wyłącznika awaryjnego może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie mocuje się w otworze panelu o średnicy 30 mm (z tyłu zabezpiecza nakrętką). Podłączenie przewodów wykonaj zgodnie z oznaczeniami na obudowie oraz instrukcją montażu producenta. Moment dokręcania zacisków i przekrój przewodów dobierz do prądu obciążenia (szczegóły w karcie katalogowej). Po montażu sprawdź działanie mechanizmu (naciśnij grzyb, obróć w celu zwolnienia). Pamiętaj o okresowych testach funkcjonalnych zgodnie z wymogami BHP.

FAQ

• Czy wyłącznik awaryjny CE3T-10R-02 jest podświetlany? Nie, model ten nie posiada podświetlenia. Jest to wersja niepodświetlana, co nie wpływa na jego funkcję bezpieczeństwa – czerwony grzyb jest wyraźnie widoczny w standardowych warunkach oświetleniowych.
• Jaki stopień ochrony ma ten wyłącznik? Producent deklaruje wysoką odporność na kurz i wodę, jednak dokładny stopień IP podany jest w pełnej karcie katalogowej. W typowych warunkach przemysłowych urządzenie jest odporne na kurz i wilgoć, co potwierdza certyfikat CE.
• Czy styki są zwierne (NO) czy rozwielne (NC)? Wyłącznik posiada 2 styki normalnie zamknięte (NC), które są rozwierne w stanie spoczynkowym. Po naciśnięciu grzyba styki się rozwierają, przerywając obwód – to standardowe rozwiązanie dla wyłączników awaryjnych zapewniające bezpieczeństwo przy zaniku napięcia.
