Przycisk bezpieczeństwa 1NO/1NC, CE3T-10R-11, czerwony | 1SFA619500R1071 ABB

Alternatywny kod produktu: 1SFA619500R1071

Opis i Kluczowe Cechy

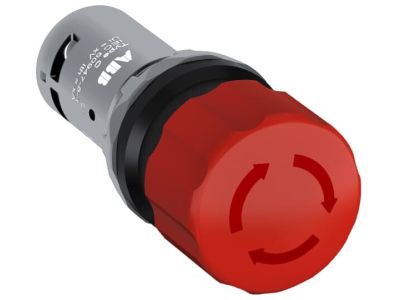

Wyłącznik awaryjny ABB CE3T-10R-11 (symbol 1SFA619500R1071) to kompaktowe urządzenie bezpieczeństwa z czerwonym grzybkiem o średnicy 30 mm. Wyposażony w zestaw styków 1NO+1NC umożliwia jednoczesne rozwieranie obwodu głównego i sygnalizowanie stanu awaryjnego. Zakres napięcia 24…300 V AC/DC pozwala na stosowanie w różnych instalacjach bez dodatkowych transformatorów. Bistabilna praca z funkcją zwolnienia obrotowego gwarantuje, że wyłącznik pozostaje w pozycji wyłączonej do momentu ręcznego odblokowania, co zwiększa bezpieczeństwo obsługi.

• Styki 1NO+1NC: Dwa niezależne obwody – jeden normalnie otwarty i jeden normalnie zamknięty – umożliwiają zarówno odcięcie zasilania, jak i wysłanie sygnału do sterownika lub układu alarmowego.
• Napięcie 24…300 V AC/DC: Szeroki zakres napięć roboczych eliminuje konieczność stosowania dodatkowych przekładników, przyspieszając montaż w różnych obwodach.
• Kompaktowa konstrukcja: Niewielkie wymiary ułatwiają zabudowę w rozdzielnicach i pulpitach operatorskich o ograniczonej przestrzeni.
• Zwolnienie obrotowe i bistabilność: Po naciśnięciu przycisk blokuje się w pozycji wyłączonej – odblokowanie wymaga obrotu grzybka, co zapobiega przypadkowemu załączeniu.
• Wysoka odporność na kurz i wodę: Seria kompaktowa ABB została zaprojektowana do pracy w trudnych warunkach przemysłowych, co zwiększa niezawodność w środowiskach o podwyższonym zapyleniu.

Zgodność z Normami

Wyłącznik awaryjny ABB CE3T-10R-11 spełnia wymagania europejskich norm bezpieczeństwa dla aparatury sterowniczej i sygnalizacyjnej. Produkt posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami. Konstrukcja kompaktowa oraz zastosowane materiały zapewniają zgodność z wymaganiami stawianymi wyłącznikom awaryjnym w przemyśle i automatyce budynkowej.

Zastosowanie

Wyłącznik awaryjny ABB CE3T-10R-11 przeznaczony jest do realizacji funkcji bezpieczeństwa – natychmiastowego odcięcia zasilania w sytuacji zagrożenia. Dzięki podwójnym stykom może być używany zarówno do bezpośredniego rozłączania obwodów, jak i do przekazywania sygnałów do układów nadrzędnych.

• Awaryjne wyłączanie maszyn i urządzeń produkcyjnych (obrabiarki, prasy, linie montażowe).
• Sterowanie bezpieczeństwem w układach napędowych i instalacjach przemysłowych.
• Sygnalizacja stanu awaryjnego do systemów PLC, przekaźników bezpieczeństwa lub central alarmowych.
• Zastosowanie w rozdzielnicach i pulpitach operatorskich jako przycisk STOP awaryjny.

Wskazówki Montażowe

Montaż wyłącznika awaryjnego ABB CE3T-10R-11 oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem czynności bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub w puszce instalacyjnej. Przekrój przewodów należy dobrać zgodnie z rzeczywistym obciążeniem prądowym oraz obowiązującymi przepisami. Momenty dokręcania śrub zaciskowych należy stosować według dokumentacji producenta (typowe wartości znajdują się na obudowie lub w karcie katalogowej).

FAQ

• Czy przycisk jest podświetlany? Nie, model CE3T-10R-11 jest niepodświetlany – czerwony grzybek pełni funkcję wizualnego ostrzeżenia, a sam wyłącznik nie wymaga źródła światła do działania.
• Jaki stopień ochrony ma wyłącznik? Producent deklaruje wysoką odporność na kurz i wodę typową dla serii kompaktowej ABB. Aby uzyskać dokładną wartość IP, należy sprawdzić szczegółową kartę katalogową produktu.
• Jakie jest działanie styku po naciśnięciu? Wyłącznik pracuje w trybie bistabilnym z funkcją zwolnienia obrotowego – po naciśnięciu styki zmieniają stan (NC otwiera się, NO zamyka) i pozostają w tej pozycji; odblokowanie następuje po obróceniu grzybka zgodnie z kierunkiem wskazanym na obudowie.
