Przycisk bezpiecz. SIRIUS ACT fi22 metal połysk, fi40 obrot. czerwony 2NC, etykieta (NOT-HALT) | 3SU1150-1HB20-3PH0 Siemens

Alternatywny kod produktu: 3SU11501HB203PH0

Opis i Kluczowe Cechy

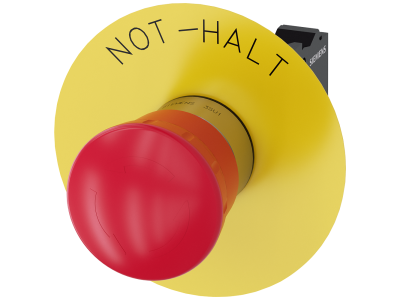

Przycisk bezpieczeństwa (grzybkowy) SIRIUS ACT firmy Siemens o symbolu 3SU1150-1HB20-3PH0 to kompletne urządzenie do zatrzymania awaryjnego zgodne z normą DIN EN ISO 13850. Wyposażony w czerwony grzybek o średnicy 40 mm z metalowym połyskiem oraz dwa zestyki rozwierne (2NC), zapewnia niezawodne odcięcie obwodu w sytuacji zagrożenia. Zintegrowana etykieta NOT-HALT ułatwia identyfikację, a innowacyjna konstrukcja montażowa pozwala na instalację jedną ręką bez specjalistycznych narzędzi. Zabezpieczenie przed przekręceniem jest zintegrowane, eliminując potrzebę frezowania otworów.

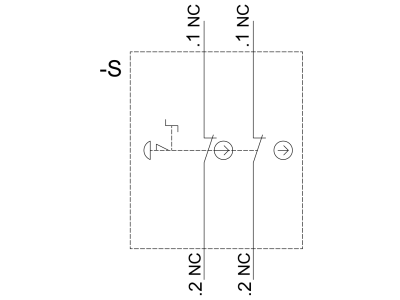

• Dwa zestyki rozwierne (2NC): Gwarantują fizyczne przerwanie obwodu sterującego – redundantne styki zwiększają niezawodność w aplikacjach bezpieczeństwa.
• Średnica grzybka 40 mm: Duża powierzchnia zapewnia ergonomiczny i pewny chwyt w sytuacji awaryjnej, a czerwona barwa z żółtym tłem etykiety spełnia wymogi wizualne normy ISO 13850.
• Materiał metalowy (połysk): Wysoka odporność na uszkodzenia mechaniczne, oleje, agresywne zasady oraz czyszczenie myjkami wysokociśnieniowymi – idealny do ciężkich warunków przemysłowych.
• Odryglowanie poprzez obrót: Po naciśnięciu przycisk zostaje zablokowany; odblokowanie wymaga obrotu zgodnie z ruchem wskazówek zegara – zapobiega przypadkowemu ponownemu uruchomieniu.
• Kompletne urządzenie w dostawie: Obejmuje uchwyt, moduły stykowe oraz etykietę – gotowe do montażu bez konieczności dokupowania dodatkowych akcesoriów.

Zgodność z Normami

Przycisk został zaprojektowany zgodnie z normą DIN EN ISO 13850 – dotyczącą urządzeń zatrzymania awaryjnego. Spełnia również wymagania dyrektywy maszynowej i posiada certyfikację CE. Konstrukcja z zabezpieczeniem przed obejściem oraz redundantnymi stykami NC wspiera kategorie bezpieczeństwa wynikające z EN ISO 13849-1.

Zastosowanie

Przycisk awaryjny SIRIUS ACT 3SU1150-1HB20-3PH0 przeznaczony jest do stosowania w obwodach sterowania maszyn i urządzeń, gdzie kluczowe jest szybkie i niezawodne zatrzymanie w sytuacji zagrożenia. Jego parametry czynią go odpowiednim do:

• Bezpośredniego odłączania napięcia sterującego w układach bezpieczeństwa (stop kategorii 0 lub 1) – styki 2NC przerywają obwód nawet w przypadku zwarcia jednego z nich.
• Podawania sygnału STOP do sterowników PLC, przekaźników bezpieczeństwa lub styczników – minimalne opóźnienie dzięki bezpośredniemu połączeniu mechanicznemu.
• Zastosowań w przemyśle ciężkim, montażu na szafach sterowniczych, panelach operatorskich oraz w strefach zagrożonych pyłem lub wilgocią – metalowa obudowa wytrzymuje trudne warunki.
• Automatyki budynkowej i linii produkcyjnych wymagających ergonomicznego i wyraźnie oznaczonego przycisku bezpieczeństwa – etykieta NOT-HALT zgodna z międzynarodowymi oznaczeniami.

Wskazówki Montażowe

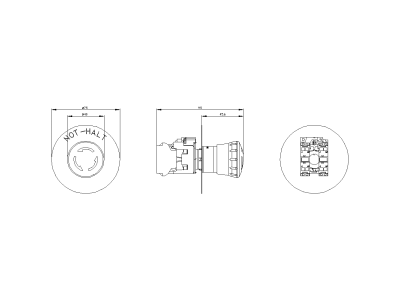

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Przycisk mocuje się w otworze o średnicy 22,3 mm (standardowy otwór montażowy) – zintegrowane zabezpieczenie przed przekręceniem eliminuje konieczność wykonywania rowków. Dokręcaj nakrętkę mocującą momentem zgodnym z dokumentacją techniczną producenta. Przewody podłączaj do modułów stykowych – przekrój żył dobierz do obciążenia (max. 1,5 mm² dla styków). Po montażu sprawdź działanie poprzez wciśnięcie i odblokowanie – przycisk musi się zatrzasnąć, a styki wyraźnie przełączyć.

FAQ

• Czy przycisk jest podświetlany? Nie, wersja 3SU1150-1HB20-3PH0 nie posiada podświetlenia. Do zastosowań wymagających sygnalizacji należy wybrać wariant z modułem LED (np. 3SU1150 z przedrostkiem ...-...).
• Jaki stopień ochrony ma to urządzenie? Producent deklaruje odporność na kurz, oleje, agresywne zasady oraz myjki wysokociśnieniowe – co odpowiada typowo klasie IP66/67, jednak konkretna wartość IP nie została podana w karcie katalogowej urządzenia. W praktyce nadaje się zarówno do wnętrz, jak i na zewnątrz w osłoniętych miejscach.
• W jaki sposób odblokowuje się przycisk po zadziałaniu? Przycisk odryglowuje się przez obrót grzybka zgodnie z ruchem wskazówek zegara. Mechanizm blokady zapobiega przypadkowemu powrotowi do stanu normalnego.
