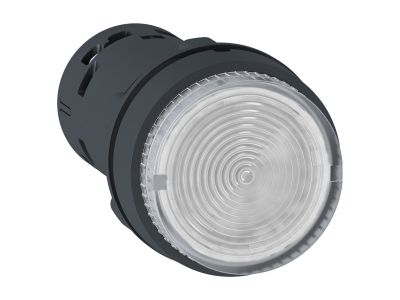

Przycisk bezbarwny z samoczynnym powrotem bez oznaczenia LED 24V Harmony XB7 | XB7NW37B1 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Schneider Electric Harmony XB7 o symbolu XB7NW37B1 to podświetlany, przezroczysty przycisk z samoczynnym powrotem sprężynowym. Wyposażony w jeden styk normalnie otwarty (NO) oraz zintegrowane podświetlenie LED 24 V AC/DC. Montowany w standardowym otworze 22 mm, zapewnia ergonomiczny interfejs do sterowania maszynami i procesami, a stopień ochrony IP65 gwarantuje odporność na pył i wodę w trudnych warunkach przemysłowych.

• Styk normalnie otwarty (1NO): Umożliwia wysłanie sygnału załączenia przy naciśnięciu – idealny do sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Podświetlenie LED 24 V AC/DC: Wyraźna sygnalizacja stanu pracy, widoczna z daleka, co minimalizuje ryzyko błędów obsługi.
• Stopień ochrony IP65: Odporność na pył i strugi wody – niezawodne działanie nawet w zapylonym lub wilgotnym środowisku produkcyjnym.
• Samoczynny powrót sprężynowy: Automatyczny powrót do stanu spoczynku po zwolnieniu, wysoka trwałość mechaniczna i niezawodność.
• Montaż w otworze 22 mm: Uniwersalna kompatybilność z panelami sterowniczymi, puszkami i obudowami – łatwa instalacja i wymiana.
• Podwójna izolowana ramka z tworzywa sztucznego: Zapewnia bezpieczeństwo użytkowania i dodatkową izolację elektryczną.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikację CE. Stopień ochrony IP65 jest zgodny ze standardami branżowymi, zapewniając odporność na wnikanie pyłu i wody.

Zastosowanie

Przycisk XB7NW37B1 znajduje zastosowanie wszędzie tam, gdzie potrzebny jest czytelny i niezawodny interfejs operatora. Sprawdza się w:

• Sterowaniu maszynami produkcyjnymi – wysyłanie sygnałów załączania/wyłączania do styczników i przekaźników.
• Sygnalizacji stanu pracy urządzeń – podświetlenie LED informuje o bieżącym trybie lub alarmie.
• Automatyce budynkowej – sterowanie bramami, windami, systemami wentylacji.
• Impulsowym sterowaniu PLC i układami sterowania – jako przycisk start/stop w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu lub obudowie. Podłączenie przewodów do zacisków śrubowych należy wykonać zgodnie z instrukcją producenta, z zachowaniem odpowiedniego momentu dokręcania i doboru przekroju przewodów do obciążenia.

FAQ

• Czy przycisk jest podświetlany? Tak, posiada zintegrowane podświetlenie LED przystosowane do zasilania 24 V AC/DC.
• Jaki stopień ochrony ma ten przycisk? Stopień ochrony IP65 – odporny na pył i strugi wody, nadaje się do stosowania w trudnych warunkach przemysłowych.
• Jaki typ styku zastosowano? Styk normalnie otwarty (NO) z samoczynnym powrotem sprężynowym – przycisk działa w trybie chwilowym.
