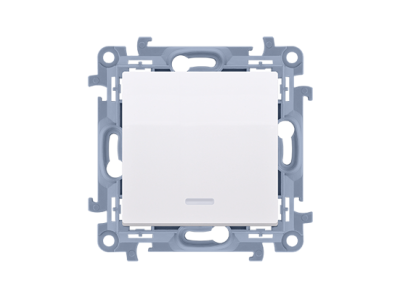

Przycisk bez piktogramu z podświetleniem LED, 10AX, zaciski śrubowe, biały CP1L.01/11 Simon 10 | CP1L.01/11 Kontakt Simon

Alternatywny kod produktu: WC-P1Lxxxx-01-11xx

Opis i Kluczowe Cechy

Przycisk bez piktogramu CP1L.01/11 firmy Simon to monostabilny łącznik chwilowy z wbudowanym podświetleniem LED. Przystosowany do pracy w obwodach o prądzie znamionowym 10AX (kategoria obciążenia dla sterowania żarówkami, świetlówkami i ledami), co gwarantuje bezpieczne przełączanie typowych odbiorników oświetleniowych w instalacjach domowych i biurowych. Wyposażony w zaciski śrubowe ułatwiające pewne i trwałe połączenie przewodów w puszce instalacyjnej. Biała obudowa pasuje do wielu serii osprzętu.

• Prąd znamionowy 10AX: Zapewnia kompatybilność ze sterowaniem obwodów oświetlenia o znacznej mocy (żarowego, halogenowego, LED) bez ryzyka przeciążenia styków.
• Podświetlenie LED: Ułatwia lokalizację przycisku w ciemności, pełniąc funkcję sygnalizacyjną lub orientacyjną w zależności od konfiguracji instalacji.
• Styk chwilowy (monostabilny): Sprężyna powrotna automatycznie rozłącza obwód po zwolnieniu przycisku – idealny do impulsowego sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Zaciski śrubowe: Umożliwiają szybki i bezpieczny montaż przewodów o przekroju do 2,5 mm² bez użycia specjalistycznych narzędzi.
• Bezpiktogramowa płytka czołowa: Daje uniwersalność zastosowania – może być opisana indywidualnie lub wykorzystana w aplikacjach, gdzie symbol graficzny nie jest wymagany.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla osprzętu elektroinstalacyjnego, posiada oznaczenie CE oraz certyfikację zgodności z dyrektywami niskonapięciowymi. Zastosowano materiały o wysokiej odporności na starzenie i temperaturę, zgodne z wymogami dla aparatury modułowej montowanej w suchych pomieszczeniach.

Zastosowanie

Przycisk CP1L.01/11 sprawdzi się wszędzie tam, gdzie potrzebna jest chwilowa zmiana stanu obwodu – od prostego sterowania oświetleniem po zaawansowaną automatykę budynkową.

• Sterowanie włączaniem/wyłączaniem oświetlenia w biurach, korytarzach, pokojach hotelowych – podświetlenie ułatwia obsługę po zmroku.
• Impulsowe załączanie styczników lub przekaźników w rozdzielnicach – do zdalnego sterowania obwodami o dużym obciążeniu.
• Sygnalizacja obecności napięcia (np. dioda LED świeci ciągle) lub wywołanie sygnału dźwiękowego w instalacjach domofonowych.
• Element paneli sterowniczych maszyn i urządzeń, gdzie wymagany jest krótki impuls sterujący (wejścia PLC).

Wskazówki Montażowe

Montaż i podłączenie przycisku może być przeprowadzone wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych (ø60 mm) lub na szynie DIN z odpowiednim adapterem. Przed dokręceniem zacisków śrubowych należy odizolować przewody na długość ok. 8–10 mm. Moment dokręcania i maksymalny przekrój przewodu należy dostosować zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić poprawność połączeń i działanie podświetlenia LED.

FAQ

• Czy podświetlenie LED działa zawsze, czy tylko po wciśnięciu przycisku? Podświetlenie może być konfigurowane w zależności od sposobu podłączenia – standardowo świeci się stale, sygnalizując obecność napięcia (fazę), lub może być załączane równolegle ze stykiem, jeśli przewidziano to w schemacie instalacji. Sposób okablowania określa instalator.
• Jaki stopień ochrony IP ma ten przycisk? W danych producenta nie podano konkretnej wartości IP. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnętrznych – typowa ochrona odpowiada standardowi IP20 dla osprzętu podtynkowego.
• Jaki jest tryb pracy styku – zwierny czy rozwierny? Styk przycisku pracuje w trybie chwilowym (monostabilnym): po naciśnięciu zwierany, po zwolnieniu samoczynnie rozłączany (NO – normalnie otwarty). Nie utrzymuje stanu bez przyłożonej siły.
