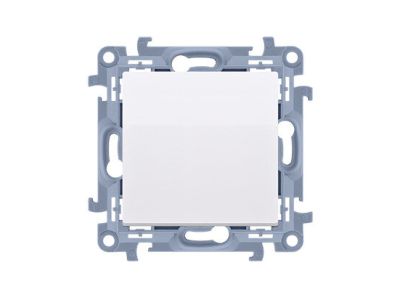

Przycisk bez piktogramu (moduł) 10AX 250V, szybkozłącza, biały, Simon 10 | CP1C.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk bez piktogramu z serii Simon 10 to profesjonalny moduł sterujący, zaprojektowany z myślą o nowoczesnych instalacjach elektroinstalacyjnych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne sterowanie obwodami oświetleniowymi o charakterze indukcyjnym oraz rezystancyjnym przy napięciu znamionowym 250V AC. Wykorzystanie wysokiej jakości tworzywa sztucznego PC (poliwęglan) zapewnia nie tylko estetyczny wygląd w kolorze białym, ale również wysoką odporność na zarysowania oraz promieniowanie UV, co gwarantuje trwałość koloru przez lata eksploatacji.

• System szybkozłączy: Zastosowanie nowoczesnych zacisków bezśrubowych typu szybkozłącza pozwala na skrócenie czasu montażu o połowę, zapewniając jednocześnie stały docisk przewodu, który nie ulega poluzowaniu pod wpływem drgań.
• Kompaktowa konstrukcja: Modułowa budowa serii Simon 10 umożliwia łatwe osadzanie w ramkach wielokrotnych, zachowując idealne wyrównanie mechanizmów.
• Stopień ochrony: Standardowo produkt oferuje stopień ochrony IP20, jednak po zastosowaniu odpowiedniej uszczelki pod klawisz, możliwe jest podniesienie szczelności do poziomu IP44.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE oraz przeszedł rygorystyczne testy jakościowe producenta Kontakt Simon, co jest gwarancją bezpiecznego użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Przycisk CP1C.01/11 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz tradycyjnych instalacjach elektrycznych. Jako łącznik typu „dzwonek” (monostabilny), idealnie nadaje się do sterowania przekaźnikami bistabilnymi, sterownikami oświetlenia, systemami inteligentnego domu oraz jako element wyzwalający sygnały dźwiękowe. Dzięki uniwersalnej stylistyce serii Simon 10, produkt doskonale komponuje się w przestrzeniach biurowych, obiektach użyteczności publicznej oraz nowoczesnych wnętrzach mieszkalnych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia SEP. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11-12 mm).
• Mocowanie w puszce: Mechanizm wyposażony jest w solidne pazurki oraz wkręty, co pozwala na stabilne osadzenie w puszce podtynkowej o średnicy 60 mm.
• Podłączenie: Dzięki szybkozłączom, przewody sztywne (drut) wystarczy wsunąć w odpowiednie otwory. W przypadku stosowania linek, zaleca się użycie tulejek zaciskowych.
• Ramka: Produkt jest modułem i wymaga dokupienia dedykowanej ramki z serii Simon 10.

FAQ

Czy przycisk posiada podświetlenie?
Model CP1C.01/11 w wersji standardowej nie posiada modułu podświetlenia, co czyni go idealnym rozwiązaniem do minimalistycznych instalacji.

Czy można go zamontować w łazience?
Tak, pod warunkiem zastosowania dodatkowej wkładki uszczelniającej, która podniesie stopień ochrony do IP44, chroniąc mechanizm przed bryzgami wody.

Z jakimi ramkami współpracuje ten moduł?
Moduł jest kompatybilny wyłącznie z ramkami serii Simon 10 od producenta Kontakt Simon.
