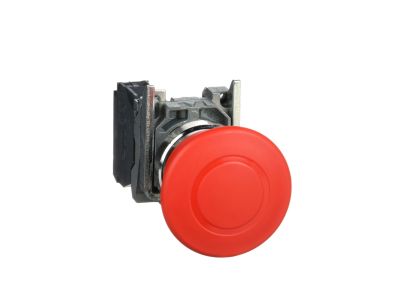

Przycisk awaryjny STOP Fi-40mm czerwony metalowy Harmony XB4 | XB4BT842 Schneider Electric

Opis i Kluczowe Cechy

Przycisk awaryjny STOP z serii Harmony XB4 o numerze katalogowym XB4BT842 to profesjonalne rozwiązanie z zakresu bezpieczeństwa maszynowego, zaprojektowane przez światowego lidera automatyki – firmę Schneider Electric. Urządzenie charakteryzuje się czerwoną głowicą grzybkową o średnicy 40 mm, która zapewnia doskonałą widoczność i intuicyjną obsługę w sytuacjach krytycznych. Mechanizm działania typu push-pull (pociągnij-odrygluj) z funkcją zatrzaskową gwarantuje, że raz aktywowany stop pozostanie w pozycji bezpiecznej do momentu celowego zresetowania przez operatora.

Kluczowym atutem produktu jest jego chromowana metalowa ramka, która nadaje konstrukcji wyjątkową sztywność i odporność mechaniczną. Wykorzystanie zacisków śrubowych do podłączenia przewodów pozwala na pewny i trwały styk elektryczny, minimalizując ryzyko poluzowania połączeń pod wpływem drgań. Przycisk wyposażony jest w jeden styk rozwierny (1 x NC), co jest standardem w obwodach bezpieczeństwa wymagających przerwania pętli prądowej w celu zatrzymania maszyny.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych, co potwierdzają liczne certyfikaty i wysokie stopnie ochrony. Przycisk spełnia rygorystyczne normy szczelności IP66, IP67, IP69 oraz IP69K, co oznacza pełną pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe. Dodatkowo, zgodność z klasyfikacją Typ 4X oraz certyfikacja morska pozwalają na montaż urządzenia w warunkach korozyjnych i na jednostkach pływających. Urządzenie funkcjonuje jako certyfikowany element EMS (Emergency Machine Stop) oraz EMO (Emergency Off), spełniając międzynarodowe standardy bezpieczeństwa pracy.

Zastosowanie

Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -40°C do +55°C, przycisk Harmony XB4 znajduje zastosowanie w zróżnicowanych gałęziach przemysłu:

• Przemysł ciężki i wydobywczy: Odporność na uderzenia i wibracje sprawia, że jest idealny do paneli sterowniczych maszyn budowlanych i kruszarek.
• Przemysł spożywczy: Wysoki stopień ochrony IP69K umożliwia bezpieczne mycie urządzeń środkami chemicznymi pod ciśnieniem.
• Automatyka budynkowa i systemy windowe: Niezawodność styku NC gwarantuje bezpieczeństwo użytkowników w systemach transportu pionowego.
• Infrastruktura krytyczna: Możliwość pracy w ekstremalnych temperaturach pozwala na montaż w szafach sterowniczych zewnętrznych.

Wskazówki Montażowe

Montaż przycisku XB4BT842 jest szybki i ergonomiczny dzięki modułowej konstrukcji serii Harmony. Urządzenie jest dedykowane do standardowych otworów montażowych o średnicy 22 mm, co zapewnia pełną kompatybilność z większością istniejących pulpitów sterowniczych i kaset sterujących. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalne przewodzenie prądu i odporność na wstrząsy. Modułowa budowa pozwala na łatwą wymianę bloku styków lub samej głowicy bez konieczności demontażu całej instalacji, co znacząco skraca czas serwisowania.

FAQ

• Czy przycisk posiada funkcję ryglowania? Tak, jest to przycisk zatrzaskowy z mechanizmem push-pull, co oznacza, że po wciśnięciu pozostaje w pozycji dolnej do momentu odciągnięcia głowicy.
• Jaki jest stopień ochrony tego produktu? Przycisk posiada bardzo wysokie parametry szczelności: IP66, IP67, IP69 oraz IP69K, co chroni go przed wodą, pyłem i wysokim ciśnieniem.
• Czy mogę zamontować ten przycisk w otworze innym niż 22 mm? Przycisk jest zaprojektowany pod standardowy otwór 22 mm. W przypadku większych otworów konieczne jest zastosowanie odpowiednich adapterów redukcyjnych.
• Z jakiego materiału wykonany jest korpus? Korpus i ramka wykonane są z wytrzymałego, chromowanego metalu, co zapewnia najwyższą trwałość mechaniczną w porównaniu do wersji plastikowych.
