PRZYCISK ATEX | XB4BC61EX Schneider Electric

Opis i Kluczowe Cechy

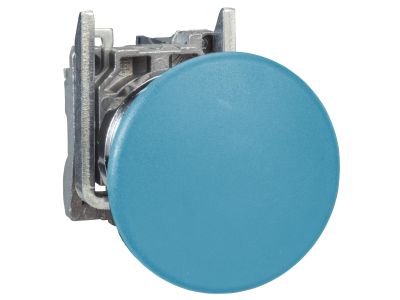

Przycisk ATEX z serii Harmony XB4 – ATEX D (symbol XB4BC61EX) to metalowy przycisk sterowniczy z głowicą grzybkową o średnicy 40 mm, przeznaczony do stosowania w atmosferze wybuchowej. Wyposażony w 1 styk zwierny z funkcją powolnego wyłączania i sprężyną powrotną, zapewnia pewne i ergonomiczne sterowanie maszynami. Chromowana metalowa ramka oraz stopień ochrony IP65 gwarantują wytrzymałość w trudnych warunkach przemysłowych.

• Styk zwierny 1NO (powolne wyłączanie): Zapewnia bezpieczne rozłączanie obwodów sterowania, a sprężyna powrotna gwarantuje powrót przycisku do pozycji spoczynkowej po zwolnieniu.
• Stopień ochrony IP65: Odporny na wnikanie pyłu i strumienie wody – przeznaczony do pracy w strefach pyłowych 21‑22 oraz w środowiskach o podwyższonej wilgotności.
• Certyfikat ATEX INERIS 04ATEX9004U: Potwierdza dopuszczenie do użytku w atmosferach potencjalnie wybuchowych, co umożliwia bezpieczną instalację w przemyśle naftowym, gazowym i spożywczym.
• Głowica grzybkowa o średnicy 40 mm: Ergonomiczny kształt ułatwia obsługę nawet w rękawicach ochronnych, a niebieski kolor ułatwia identyfikację funkcji awaryjnego zatrzymania.
• Montaż w standardowym wycięciu 22 mm i zaciski śrubowe: Umożliwia szybki i pewny montaż w panelach sterowniczych, bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Produkt posiada certyfikat ATEX INERIS 04ATEX9004U, potwierdzający zgodność z wymaganiami dyrektywy ATEX dla stref pyłowych 21‑22. Spełnia standardy europejskie dotyczące aparatury sterowniczej w atmosferach wybuchowych.

Zastosowanie

Przycisk ATEX Harmony XB4 przeznaczony jest do sterowania maszynami i urządzeniami w strefach zagrożonych wybuchem pyłów. Sprawdza się szczególnie w obiektach wymagających interfejsów odpornych na agresywne środowiska.

• Sterowanie awaryjne zatrzymywaniem maszyn w rafineriach, zakładach petrochemicznych i na stacjach benzynowych.
• Zadawanie impulsów do styczników, przekaźników lub sterowników PLC w instalacjach zagrożonych wybuchem.
• Sygnalizacja i sterowanie w przemyśle spożywczym (młyny, silosy) oraz w obiektach przetwarzania materiałów sypkich.
• Element paneli sterowniczych w strefach pyłowych 21‑22, gdzie wymagana jest wysoka szczelność i odporność mechaniczna.

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się w wycięciu panelu o średnicy 22 mm i mocuje za pomocą chromowanej ramki. Podłączenie przewodów należy wykonać do zacisków śrubowych z użyciem odpowiedniego momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów dobrać do nominalnego prądu obwodu sterowania. Produkt przeznaczony do stosowania wyłącznie w strefach pyłowych 21‑22 – przed instalacją sprawdź klasyfikację strefy.

FAQ

• Czy przycisk jest podświetlany? Nie, model XB4BC61EX to przycisk grzybkowy bez podświetlenia. W razie potrzeby sygnalizacji można użyć lampki kontrolnej z tej samej serii Harmony XB4 ATEX.
• Jaki stopień ochrony ma ten przycisk? Stopień ochrony wynosi IP65, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed strumieniami wody – odpowiedni do pracy w strefach pyłowych.
• Jaki jest tryb pracy styku? Styk zwierny z funkcją powolnego wyłączania (slow break), co zapewnia bezpieczne rozłączanie obwodu, a sprężyna powrotna automatycznie przywraca przycisk do pozycji spoczynkowej.
