PRZYCISK ATEX | XB4BC51EX Schneider Electric

Opis i Kluczowe Cechy

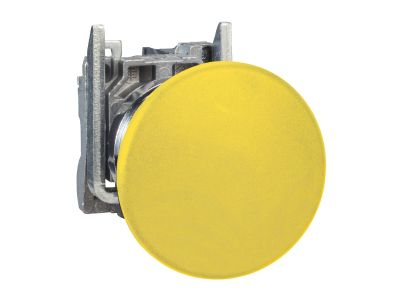

Przycisk ATEX z serii Harmony XB4 firmy Schneider Electric, oznaczony symbolem XB4BC51EX, to żółty grzybkowy przycisk o średnicy głowicy 40 mm, przeznaczony do pracy w atmosferze wybuchowej (strefy pyłowe 21-22). Wyposażony w 1 styk zwierny z funkcją powolnego wyłączania i sprężyną powrotną, zapewnia niezawodne sterowanie w obwodach niskiego napięcia. Stopień ochrony IP65 oraz chromowana metalowa ramka gwarantują wytrzymałość w trudnych warunkach przemysłowych. Montaż odbywa się w standardowym wycięciu panelu o średnicy 22 mm, a podłączenie – za pomocą zacisków śrubowych.

• Styk zwierny 1NO z powolnym wyłączaniem: bezpieczne rozłączanie obwodu redukuje ryzyko iskrzenia, wydłużając żywotność styków w aplikacjach Ex.
• Materiał styków ze stopu srebra: niska rezystancja przejścia i odporność na korozję zapewniają stabilną pracę przez długi czas.
• Stopień ochrony IP65: pyłoszczelność i ochrona przed strumieniami wody – praca w zapylonym i wilgotnym środowisku bez ryzyka uszkodzenia.
• Żółty grzybek o średnicy 40 mm: wyraźna identyfikacja i ergonomiczna obsługa, również w rękawicach ochronnych.
• Chromowana metalowa ramka: odporność mechaniczna i elegancki wygląd w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt posiada certyfikat INERIS 04ATEX9004U, potwierdzający zgodność z dyrektywą ATEX (2014/34/UE) dla stref zagrożonych wybuchem pyłów 21 i 22. Zastosowane materiały i konstrukcja spełniają wymagania bezpieczeństwa użytkowego dla aparatury sterowniczej w środowiskach wybuchowych.

Zastosowanie

Przycisk XB4BC51EX dedykowany jest do pracy w strefach zagrożonych wybuchem pyłów (Zona 21/22). Idealnie sprawdza się w instalacjach wymagających wysokiej odporności na trudne warunki i zapewnienia bezpieczeństwa operatora.

• Sterowanie maszynami i urządzeniami w przemyśle naftowym, gazowym, spożywczym oraz na stacjach benzynowych.
• Impulsowe załączanie/wyłączanie obwodów sterowania w instalacjach Ex – przekaźniki, styczniki, PLC.
• Przycisk interfejsu operatora w strefach pyłowych, gdzie wymagany jest wyraźny, mechaniczny sygnał.
• Zastosowania w automatyce budynkowej w obiektach przemysłowych z wymogami ATEX.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, posiadający wiedzę o instalacjach w strefach zagrożonych wybuchem. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu. Urządzenie montuje się w wycięciu panelu o średnicy 22 mm (zgodnie z normą DIN IEC 947). Zaciski śrubowe przeznaczone są dla przewodów o przekroju dostosowanym do prądu obwodu sterowania. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Po instalacji sprawdzić szczelność uszczelki dla zachowania klasy IP65.

FAQ

• Czy przycisk jest podświetlany? Nie, model XB4BC51EX nie posiada podświetlenia. W razie potrzeby sygnalizacji można zastosować lampkę kontrolną z tej samej serii Harmony XB4 ATEX.
• Jaki stopień ochrony ma ten przycisk? IP65 – urządzenie jest pyłoszczelne i chronione przed strugami wody, co pozwala na pracę w trudnych warunkach przemysłowych.
• Jaki tryb pracy styku? Styk normalnie otwarty (NO, zwierny) z funkcją powolnego wyłączania, co zapewnia bezpieczne rozłączanie obwodu i ogranicza iskrzenie w atmosferze wybuchowej.
