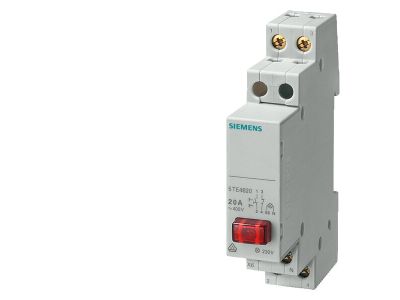

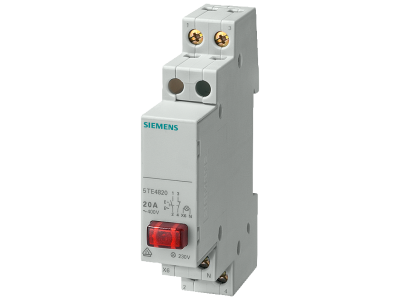

Łącznik przyciskowy, 1 NO/1 NC 20A, 1 przycisk czerwony, LED 230V | 5TE4820 Siemens

Alternatywny kod produktu: 5TE4820

Opis i Kluczowe Cechy

Łącznik przyciskowy o symbolu 5TE4820 to urządzenie sterownicze wyposażone w jeden zestyk NO i jeden NC o obciążalności prądowej 20 A. Czerwona głowica oraz wbudowana dioda LED 230 V zapewniają wyraźną sygnalizację stanu pracy. Dzięki płaskiej konstrukcji i prostemu systemowi montażu instalacja może być wykonana przez jedną osobę w zaledwie kilku operacjach, co oszczędza czas i zwiększa ergonomię pracy.

• Styki 1 NO + 1 NC: umożliwiają jednoczesne przełączanie obwodu sterującego i sygnalizacyjnego, co pozwala na elastyczne konfigurowanie układów sterowania.
• Prąd znamionowy 20 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, nawet w wymagających aplikacjach.
• Wbudowana dioda LED 230 V: zapewnia wyraźną sygnalizację wizualną stanu załączenia, ułatwiając diagnozowanie i obsługę instalacji.
• Czerwona głowica przycisku: umożliwia szybką identyfikację elementu w panelu sterowniczym, co jest szczególnie przydatne w przypadku funkcji zatrzymania lub resetu.
• Płaska konstrukcja i łatwy montaż: człon aktywujący, sygnalizator oraz elementy łączeniowe mogą być pewnie zainstalowane przez jedną osobę w kilku prostych operacjach, skracając czas instalacji.

Zgodność z Normami

Łącznik przyciskowy 5TE4820 został zaprojektowany zgodnie z obowiązującymi wymaganiami norm europejskich oraz posiada certyfikat CE. Gwarantuje to bezpieczne użytkowanie w instalacjach elektrycznych pod warunkiem montażu zgodnego z dokumentacją producenta.

Zastosowanie

Uniwersalny przycisk sterowniczy sprawdza się w różnych układach automatyki i sterowania, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Sterowanie oświetleniem, napędami rolet i bram oraz innymi odbiornikami w instalacjach inteligentnego budynku.
• Wysyłanie impulsów sterujących do styczników, przekaźników modułowych lub wejść PLC.
• Sygnalizacja stanu pracy urządzenia – dioda LED informuje o załączeniu obwodu.
• Zastosowanie w szafach sterowniczych i rozdzielnicach jako element panelu operatorskiego.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Moment dokręcania śrub oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie zaleceń może prowadzić do uszkodzenia styków lub przegrzania przewodów.

FAQ

• Czy przycisk jest podświetlany? Tak, wbudowana dioda LED zasilana napięciem 230 V AC sygnalizuje stan załączenia przycisku. Diody nie można wymieniać oddzielnie – jest integralną częścią modułu sygnalizacyjnego.
• Jaki jest stopień ochrony tego łącznika przyciskowego? Dokładna wartość IP nie została podana w specyfikacji produktu. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20. W przypadku instalacji w trudniejszych warunkach należy zastosować dodatkowe osłony.
• Czy styk NO/NC pracuje w trybie monostabilnym (powrotnym)? Tak, jest to przycisk zwierny z samoczynnym powrotem po zwolnieniu nacisku. Styk NO zostaje zamknięty tylko na czas wciśnięcia, a styk NC jest rozwarty w stanie spoczynku.
