Przycisk 4-ro pozycyjny, strzałki w 4 ki M22-DI4-S-X7 | 286338 Eaton

Opis i Kluczowe Cechy

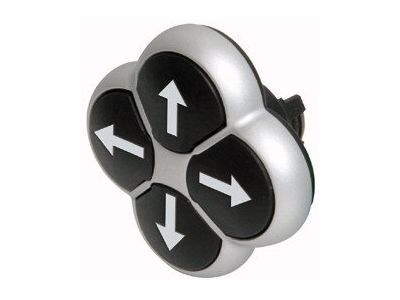

Przycisk czteropozycyjny Eaton M22-DI4-S-X7 to zaawansowany element sterowniczy z renomowanej serii RMQ-Titan, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się unikalną konstrukcją obejmującą cztery niezlicowane elementy uruchamiające, które zostały wyposażone w mechanizm samopowrotu. Kluczową cechą konstrukcyjną jest mechaniczna blokada przeciwległych przycisków, co eliminuje ryzyko jednoczesnego podania sprzecznych sygnałów sterujących, zwiększając tym samym bezpieczeństwo operacyjne maszyn. Estetyczny czarny kolor przycisków z wyraźnymi białymi strzałkami zapewnia intuicyjną obsługę, a tytanowy pierścień czołowy gwarantuje wysoką odporność mechaniczną i nowoczesny wygląd. Dzięki wysokiemu stopniowi ochrony IP66, urządzenie jest całkowicie pyłoszczelne i odporne na silne strumienie wody, co pozwala na jego eksploatację w trudnych warunkach środowiskowych.

• Seria: RMQ-Titan – standard w automatyce przemysłowej.
• Konstrukcja: Poczwórny przycisk z mechaniczną blokadą par przeciwległych.
• Wizualizacja: Cztery białe strzałki na czarnym tle dla maksymalnej czytelności.
• Wytrzymałość: Pierścień czołowy wykonany z wysokiej jakości tytanu.
• Komunikacja: Pełna kompatybilność z systemem SmartWire-DT poprzez dedykowane przyłącza SWD-RMQ.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Spełnia wymagania normy IEC/EN 60947, która definiuje parametry niskonapięciowej aparatury rozdzielczej i sterowniczej. Dodatkowo, zgodność z wytycznymi VDE 0660 gwarantuje, że przycisk spełnia najwyższe standardy bezpieczeństwa elektrotechnicznego stosowane w Europie, co jest kluczowe dla inżynierów i projektantów systemów sterowania.

Zastosowanie

Przycisk M22-DI4-S-X7 znajduje szerokie zastosowanie w systemach sterowania ruchem, gdzie wymagana jest precyzyjna nawigacja w czterech kierunkach. Idealnie sprawdza się w sterowaniu suwnicami, wciągnikami, a także w panelach operatorskich maszyn CNC do pozycjonowania osi. Dzięki możliwości integracji z systemem SmartWire-DT, jest doskonałym wyborem dla nowoczesnych instalacji, gdzie dąży się do redukcji okablowania i uproszczenia diagnostyki układu sterowania. Może być montowany w pulpitach sterowniczych oraz obudowach natynkowych w halach produkcyjnych i magazynach.

Wskazówki Montażowe

Montaż urządzenia jest szybki i ergonomiczny dzięki systemowi RMQ-Titan. Przednia część o wymiarach 55 x 55 mm wymaga odpowiedniego przygotowania otworu montażowego. Zaciski śrubowe zapewniają trwałe i pewne połączenie elektryczne, odporne na wibracje występujące podczas pracy maszyn. W przypadku wykorzystania technologii SmartWire-DT, należy zastosować odpowiednie adaptery SWD-RMQ, co pozwala na drastyczne skrócenie czasu montażu i eliminację błędów w połączeniach. Należy zwrócić uwagę na prawidłowe osadzenie uszczelki, aby zachować deklarowany stopień ochrony IP66.

FAQ

• Czy przyciski posiadają funkcję zatrzaskową? Nie, są to elementy z samopowrotem (monostabilne), co oznacza, że wracają do pozycji wyjściowej po zwolnieniu nacisku.
• Czy można jednocześnie wcisnąć strzałkę 'góra' i 'dół'? Nie, przycisk posiada mechaniczną blokadę, która uniemożliwia jednoczesne wciśnięcie przeciwległych kierunków.
• Czy produkt nadaje się do pracy na zewnątrz? Tak, stopień ochrony IP66 zapewnia ochronę przed czynnikami atmosferycznymi, jednak w skrajnych warunkach zaleca się stosowanie dodatkowych osłon.
• Jakie są wymiary części czołowej? Front urządzenia ma wymiary 55 mm na 55 mm.
