Przycisk 3SU1, 22mm, okrągły, tworzywo, podświetlany, biały, SIRIUS ACT | 3SU1102-0AB60-1BA0 Siemens

Alternatywny kod produktu: 3SU11020AB601BA0

Opis i Kluczowe Cechy

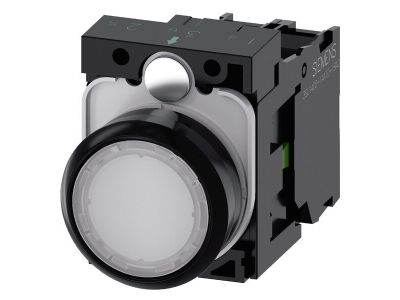

Przycisk sterowniczy z serii SIRIUS ACT (Siemens) o symbolu 3SU1102-0AB60-1BA0 to okrągły element wykonawczy o średnicy montażowej 22 mm, wykonany z tworzywa sztucznego, w kolorze białym, wyposażony w podświetlenie. System SIRIUS ACT umożliwia elastyczną konfigurację – przycisk może być łączony z różnymi blokami styków i modułami LED, co zapewnia uniwersalność w aplikacjach sterowniczych i sygnalizacyjnych.

• Średnica otworu 22 mm: standardowy wymiar montażowy zgodny z międzynarodowymi normami, ułatwia instalację w typowych panelach sterowniczych oraz puszkach.
• Podświetlenie: umożliwia wyraźną sygnalizację wizualną w warunkach słabego oświetlenia, zwiększając bezpieczeństwo i komfort obsługi.
• Materiał – tworzywo sztuczne: lekka i odporna na korozję konstrukcja, idealna do zastosowań przemysłowych w suchych pomieszczeniach.
• Biały kolor: neutralny wygląd ułatwiający dopasowanie do estetyki panelu, a także czytelne oznakowanie funkcyjne.
• System SIRIUS ACT (seria 3SU1): modułowa budowa pozwala na dowolne łączenie elementów wykonawczych, sygnalizacyjnych oraz bloków styków/LED bez użycia narzędzi.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymogami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach sterowniczych i sygnalizacyjnych o napięciu roboczym do 400 V AC (szczegółowe dane w karcie katalogowej).

Zastosowanie

Przycisk sprawdza się wszędzie tam, gdzie potrzebne jest ręczne załączanie, wyłączanie lub sygnalizacja stanu urządzeń. Dzięki podświetleniu doskonale nadaje się do paneli operatorskich maszyn, rozdzielnic oraz pulpów sterowniczych.

• Sterowanie urządzeniami przemysłowymi – załączanie/wyłączanie silników, wentylatorów, pomp.
• Impulsowe wyzwalanie styczników, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja obecności napięcia lub awarii w szafach sterowniczych.
• Panele HMI oraz przyciski funkcyjne w automatyce budynkowej (oświetlenie, rolety, bramy).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przycisk montuje się w otworze o średnicy 22 mm w płycie czołowej (np. w drzwiach szafy sterowniczej). Element wykonawczy mocuje się od przodu za pomocą uchwytu. Bloki styków i moduły LED (nie wchodzą w skład dostawy) instaluje się od tyłu. Momenty dokręcania oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta.

FAQ

• Czy przycisk ma wbudowane źródło światła? Przycisk jest przystosowany do podświetlenia – wymaga osobnego modułu LED (np. z serii 3SU1), który montuje się od tyłu. Sam element wykonawczy nie zawiera diody.
• Jaki jest stopień ochrony tego przycisku? Stopień ochrony zależy od zastosowanej obudowy i uszczelnień. Sam przycisk jako element panelowy zapewnia ochronę IP20 od strony przedniej w typowej płycie czołowej. Szczegółowe dane znajdują się w dokumentacji technicznej.
• Czy mogę użyć tego przycisku z blokami styków innych producentów? Przycisk został zaprojektowany do współpracy z modułowymi blokami styków i lampkami systemu SIRIUS ACT (seria 3SU1). Nie gwarantujemy kompatybilności z elementami innych systemów.
