Przycisk, 3 NO+N 20 A, 1 przycisk szary ryglowany | 5TE4812 Siemens

Alternatywny kod produktu: 5TE4812

Opis i Kluczowe Cechy

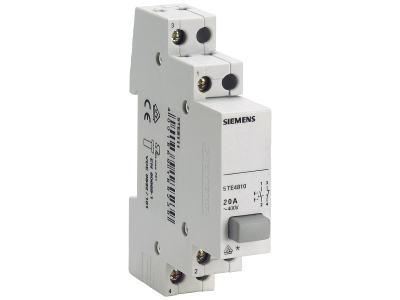

Przycisk sterowniczy Siemens 5TE4812 to element aparatury rozdzielczej SENTRON przeznaczony do ręcznego sterowania obwodami elektrycznymi. Urządzenie wyposażono w trzy styki normalnie otwarte (NO) oraz styk typu N, co pozwala na jednoczesne przełączanie kilku torów. Jego wysoki prąd znamionowy 20 A umożliwia bezpieczne załączanie znacznych obciążeń w układach sterowania. Przycisk jest ryglowany – po naciśnięciu pozostaje w pozycji załączonej, co ułatwia realizację funkcji pamiętania stanu.

• Prąd znamionowy 20 A: gwarantuje niezawodne przełączanie obciążeń o podwyższonym natężeniu bez ryzyka przegrzania styków.
• Trzy styki NO + styk N: umożliwia jednoczesne sterowanie trzema niezależnymi obwodami oraz dodatkowym torem (np. sygnalizacyjnym lub neutralnym).
• Funkcja ryglowania (blokada w pozycji włączonej): po naciśnięciu przycisk pozostaje wciśnięty; do powrotu wymagane jest ponowne naciśnięcie, co sprawdza się w aplikacjach wymagających pamiętania stanu.
• Montaż na szynie DIN 35 mm: szybka i pewna instalacja w rozdzielnicach i szafach sterowniczych.
• Kolor szary, jednolity design: czytelne oznaczenie i estetyczne dopasowanie do pozostałej aparatury Siemens SENTRON.

Zgodność z Normami

Przycisk został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to bezpieczną eksploatację w instalacjach niskiego napięcia, pod warunkiem montażu i użytkowania zgodnie z dokumentacją producenta.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i konfiguracji styków przycisk 5TE4812 sprawdza się w różnych układach sterowania i sygnalizacji w przemyśle oraz infrastrukturze budynkowej.

• Ręczne załączanie i wyłączanie obwodów sterowniczych o znacznym obciążeniu (np. styczników, przekaźników).
• Sterowanie impulsowe w układach z pamięcią stanu – przycisk ryglowany utrzymuje zadany tryb pracy.
• Sygnalizacja i sterowanie w małych szafach sterowniczych oraz rozdzielnicach podtynkowych.
• Element automatyki budynkowej do ręcznego przełączania obwodów oświetlenia lub wentylacji.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania. Przycisk przeznaczony jest do instalacji na szynie TH35 (DIN 35 mm) w rozdzielnicach. Przewody należy podłączać z zachowaniem właściwego przekroju (dobranego do prądu znamionowego 20 A) oraz momentu dokręcania zacisków zgodnie z dokumentacją techniczną. Należy pamiętać o ochronie przed dotykiem bezpośrednim i zachowaniu odstępów izolacyjnych.

FAQ

• Co oznacza funkcja ryglowania w przycisku 5TE4812? Przycisk po naciśnięciu zatrzaskuje się w pozycji włączonej. Aby powrócić do stanu wyjściowego, należy ponownie nacisnąć przycisk (lub pociągnąć w zależności od konstrukcji). Jest to rozwiązanie bistabilne, stosowane tam, gdzie stan załączenia ma być pamiętany.
• Do czego służy styk oznaczony jako N w tym modelu? Oznaczenie "3 NO+N" wskazuje na trzy zestawy styków normalnie otwartych oraz jeden dodatkowy styk typu N (szczegóły funkcji i schemat podłączenia znajdują się w karcie katalogowej Siemens). Może być wykorzystany jako tor neutralny, sygnalizacyjny lub pomocniczy.
• Czy przycisk może być używany do bezpośredniego sterowania silnikiem? Przycisk jest przystosowany do obwodów sterowania (max. 20 A). W przypadku bezpośredniego załączania silników należy sprawdzić prąd rozruchowy i zastosować odpowiednie zabezpieczenia; zaleca się użycie stycznika.
