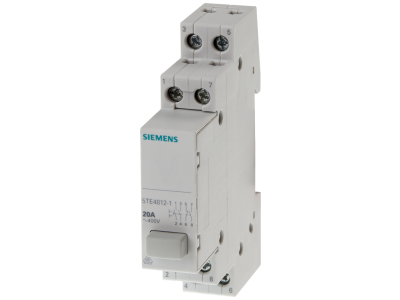

Przycisk 3 NO+1 NC, 1 przycisk szary, ryglowany | 5TE4812-1 Siemens

Alternatywny kod produktu: 5TE48121

Opis i Kluczowe Cechy

Przycisk sterowniczy Siemens 5TE4812-1 to element aparatury modułowej z serii SENTRON, dedykowany do montażu w rozdzielnicach i szafach sterowniczych. Urządzenie wyposażono w konfigurację styków 3 NO (normalnie otwarty) + 1 NC (normalnie zamknięty) oraz funkcję ryglowania – po naciśnięciu przycisk pozostaje w pozycji załączonej, a ponowne naciśnięcie zwalnia go. Szary kolor przycisku zapewnia uniwersalny wygląd w standardowych rozdzielnicach.

• Konfiguracja styków 3NO+1NC: trzy normalnie otwarte styki umożliwiają jednoczesne sterowanie trzema niezależnymi obwodami, natomiast styk normalnie zamknięty pozwala na sygnalizację stanu wyłączenia lub realizację funkcji blokady.
• Funkcja ryglowania (zatrzask): przycisk zatrzymuje się w pozycji wciśniętej, co eliminuje konieczność ciągłego naciskania – idealne do utrzymania stałego trybu pracy (np. ciągłe załączenie oświetlenia lub wentylacji).
• Przycisk w kolorze szarym: neutralny odcień pasuje do większości rozdzielnic i ułatwia oznaczenie funkcji zgodnie z przyjętymi standardami wizualnymi.
• Montaż na szynie TH35: szybkie i pewne mocowanie na standardowej szynie montażowej bez użycia narzędzi, co skraca czas instalacji.
• Kompatybilność z aparaturą Siemens SENTRON: jednolite wzornictwo, wspólne akcesoria oraz technika podłączania ułatwiają rozbudowę i modernizację istniejących instalacji.

Zgodność z Normami

Przycisk 5TE4812-1 jest zgodny z europejskimi i międzynarodowymi normami obowiązującymi dla aparatury rozdzielczej oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne zapewniają bezpieczną pracę w typowych warunkach eksploatacyjnych.

Zastosowanie

Dzięki konfiguracji NO/NC oraz funkcji ryglowania przycisk sprawdza się w zadaniach wymagających ręcznego, bistabilnego sterowania obwodami elektrycznymi. Może być używany zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ręczne włączanie i wyłączanie oświetlenia lub wentylacji z możliwością utrzymania stanu załączenia.
• Podawanie impulsów sterujących do styczników, przekaźników lub wejść układów PLC w automatyce budynkowej.
• Sygnalizacja stanu awaryjnego lub pracy urządzenia poprzez wykorzystanie styku NC do obwodu sygnalizacyjnego.
• Realizacja funkcji blokady lub przełączania trybów pracy w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Przycisk należy zamocować na szynie DIN TH35 (zgodnie z normą IEC/EN 60715). Przewody przyłączeniowe należy dobrać do obciążenia roboczego obwodu, a moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Po zakończeniu instalacji sprawdzić poprawność działania wszystkich styków.

FAQ

• Czy przycisk jest podświetlany? W dostępnych danych producent nie podaje informacji o podświetleniu. Model 5TE4812-1 nie posiada wbudowanego wskaźnika LED – identyfikacja stanu odbywa się poprzez wizualną kontrolę położenia przycisku.
• Jaki jest stopień ochrony (IP)? Producent nie określił konkretnej wartości IP dla tego urządzenia. W standardowej rozdzielnicy montowanej na szynie aparatura modułowa ma zazwyczaj ochronę IP20 od strony czołowej – szczegółowe dane należy zweryfikować w karcie katalogowej.
• Jak działa funkcja ryglowania? Po wciśnięciu przycisku zostaje on zablokowany w pozycji załączonej (stan utrzymywany mechanicznie). Ponowne naciśnięcie powoduje zwolnienie blokady i powrót do pozycji wyjściowej. Nie wymaga ciągłego trzymania palca, co pozwala na utrzymanie stałego obwodu bez dodatkowego napięcia podtrzymującego.
