Przycisk 3 NO+1 NC, 1 przycisk szary, powrotny | 5TE4802 Siemens

Alternatywny kod produktu: 5TE4802

Opis i Kluczowe Cechy

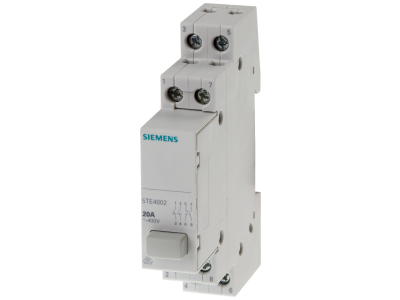

Przycisk sterowniczy monostabilny (powrotny) Siemens 5TE4802 z konfiguracją styków 3NO+1NC. Szara obudowa, przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Dzięki czterem zestykom (trzem zwiernym i jednemu rozwiernemu) umożliwia jednoczesne sterowanie kilkoma obwodami lub realizację funkcji bezpieczeństwa – np. wyłączenia awaryjnego.

• Konfiguracja styków 3NO+1NC: trzy obwody zwierne do załączania odbiorników i jeden obwód rozwierny do wyłączania lub sygnalizacji stanu – elastyczność w projektowaniu układów sterowania.
• Przycisk powrotny (monostabilny): po zwolnieniu nacisku styki wracają do pozycji spoczynkowej – bezpieczeństwo i jednoznaczna reakcja w przypadku puszczenia przycisku.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż w rozdzielnicy modułowej – oszczędność czasu instalacji.
• Jednolity system aparatury Siemens: kompatybilność z akcesoriami dodatkowymi (np. sygnalizatory, zestawy styków pomocniczych) – łatwa rozbudowa i unifikacja wyposażenia.
• Ochrona przed bezpośrednim dotykiem zgodnie z branżowym standardem: konstrukcja zabezpieczająca przed przypadkowym kontaktem z częściami pod napięciem podczas montażu i eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej i jest oznaczony znakiem CE. Zaprojektowany i wyprodukowany zgodnie z wewnętrznymi standardami jakości Siemens oraz obowiązującymi przepisami bezpieczeństwa dla urządzeń montowanych w rozdzielnicach.

Zastosowanie

Przycisk 5TE4802 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne sterowanie niewielkimi obciążeniami w instalacjach przemysłowych i budynkowych. Dzięki konfiguracji 3NO+1NC sprawdza się zarówno w funkcjach załączających, jak i wyłączających.

• Sterowanie oświetleniem, wentylacją, roletami i innymi odbiornikami w rozdzielnicach modułowych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Realizacja funkcji bezpieczeństwa – wyłącznik awaryjny (przy użyciu styku NC) w prostych układach sterowania.
• Sygnalizacja stanu pracy (np. załączenie / wyłączenie) w automatyce budynkowej (BMS).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zaciskowych oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta – dla optymalnej trwałości połączeń i uniknięcia przegrzewania. Po montażu sprawdź działanie przycisku przy odłączonym napięciu.

FAQ

• Czy przycisk jest podświetlany? W dostarczonych danych nie ma informacji o podświetleniu. Standardowa wersja (5TE4802) nie posiada wbudowanego elementu świetlnego – do sygnalizacji można zastosować oddzielny sygnalizator LED.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnej wartości IP. Aparatura modułowa tego typu przeznaczona jest do montażu wewnątrz rozdzielnic, które zapewniają ochronę przed pyłem i wilgocią. Dla samego urządzenia przyjmuje się zazwyczaj IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12 mm).
• Czy przycisk jest monostabilny czy bistabilny? Przycisk jest powrotny (monostabilny) – po zwolnieniu nacisku styki wracają do pozycji spoczynkowej. Jest to typowe dla przycisków sterowniczych stosowanych do impulsowania lub załączania na czas naciśnięcia.
