Przycisk, 2 NO 20 A, 1 przycisk szary ryglowany | 5TE4811 Siemens

Alternatywny kod produktu: 5TE4811

Opis i Kluczowe Cechy

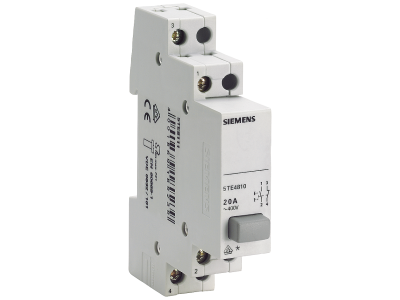

Przycisk sterowniczy Siemens 5TE4811 z 2 stykami NO o prądzie znamionowym 20 A i funkcji ryglowanej (bistabilnej) przeznaczony jest do montażu w rozdzielnicach na szynie TH35. Dzięki wytrzymałym stykom i solidnej konstrukcji zapewnia niezawodne łączenie obwodów o znacznym obciążeniu, a mechanizm blokowania utrzymuje stan załączenia bez potrzeby ciągłego nacisku.

• 2 styki NO, prąd 20 A: Umożliwiają bezpieczną pracę w obwodach o prądzie do 20 A bez ryzyka przegrzania styków, co zwiększa trwałość urządzenia.
• Funkcja ryglowana (bistabilna): Przycisk pozostaje w pozycji załączonej po naciśnięciu – ponowne naciśnięcie zwalnia blokadę. Idealne do realizacji funkcji pamięci (np. załączanie oświetlenia z kilku miejsc).
• Szary kolor przycisku: Wyraźne oznaczenie wizualne ułatwiające identyfikację w rozdzielnicy.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych, bez użycia narzędzi.
• Kompaktowa konstrukcja: Zajmuje niewiele miejsca na szynie, co pozwala na gęste zagospodarowanie rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Jest przeznaczony do pracy w instalacjach budynkowych i przemysłowych zgodnie z obowiązującymi przepisami.

Zastosowanie

Przycisk ryglowany Siemens 5TE4811 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne, dwustanowe sterowanie odbiornikami elektrycznymi – bez konieczności trzymania przycisku wciśniętego.

• Sterowanie oświetleniem w systemach załącz/wyłącz (np. korytarze, schody, magazyny).
• Wysyłanie impulsów do styczników, przekaźników impulsowych lub wejść PLC w celu realizacji sekwencji załączania.
• Sygnalizacja stanów pracy maszyn i urządzeń (w połączeniu z lampkami sygnalizacyjnymi).
• Automatyka budynkowa – ręczne przejmowanie sterowania w instalacjach typu smart home.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przycisk przeznaczony jest do montażu na szynie TH35 (DIN). Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową i dokumentacją techniczną. Moment dokręcania śrub zacisków – zgodnie z instrukcją producenta. Przed uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Czy przycisk jest podświetlany? Nie, w modelu 5TE4811 nie zastosowano podświetlenia LED – jest to element mechaniczny bez wbudowanego źródła światła.
• Jaki stopień ochrony ma ten przycisk? Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się ochronę IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12,5 mm). Producent nie deklaruje wyższego stopnia.
• Jak działa funkcja ryglowania? Przycisk działa w trybie bistabilnym: pierwsze naciśnięcie powoduje załączenie i zablokowanie styków w pozycji zamkniętej; drugie naciśnięcie zwalnia blokadę, rozłączając obwód. Nie wymaga ciągłego nacisku.
