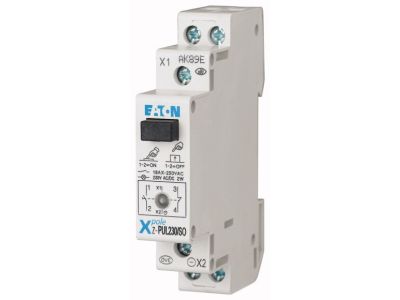

Przycisk 16A 250VAC, Z-PUL230/SO, przycisk czarny, LED pomarańczowy | 276298 Eaton

Alternatywny kod produktu: Z-PUL230/SO

Opis i Kluczowe Cechy

Przycisk sterowniczy o symbolu 276298 (Z-PUL230/SO) to kompaktowe urządzenie łączeniowe przeznaczone do pracy w obwodach sterowania. Zaprojektowany z myślą o instalacjach wymagających sygnalizacji stanu – wyposażony w pomarańczowy LED o znamionowym napięciu 230 V AC/DC. Przycisk oferuje znamionowy prąd pracy 16 A przy napięciu 250 V AC, co pozwala na bezpieczne przełączanie obciążeń bez ryzyka przegrzania styków. Jego szerokość wynosi 1 jednostkę modułową (17,5 mm), co oszczędza miejsce w rozdzielni.

• Znamionowy prąd pracy 16 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przeciążenia styków.
• Znamionowe napięcie pracy przełącznika 250 V AC: Umożliwia stosowanie w standardowych instalacjach niskiego napięcia, zapewniając niezawodne przełączanie.
• Wbudowany LED pomarańczowy (230 V AC/DC): Pozwala na wizualną sygnalizację stanu załączenia, ułatwiając diagnostykę i obsługę.
• Szerokość 1 modułu (17,5 mm): Kompaktowa obudowa umożliwia gęste upakowanie w szafie sterowniczej, oszczędzając cenne miejsce na szynie TH35.
• Zaciski przyjmujące przewód 1–10 mm²: Ułatwiają szybki i pewny montaż w szerokim zakresie przekrojów żył.

Zgodność z Normami

Przycisk spełnia wymagania norm IEC/EN 60669 oraz VDE 0632, co potwierdza jego zgodność z europejskimi i niemieckimi standardami bezpieczeństwa. Posiada certyfikat CE, gwarantujący dopuszczenie do obrotu na terenie Unii Europejskiej.

Zastosowanie

Przycisk Z-PUL230/SO znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne sterowanie z wyraźną informacją zwrotną w postaci światła. Sprawdza się w układach automatyki budynkowej oraz przemysłowych szafach sterowniczych.

• Sterowanie oświetleniem lub sygnalizacją w obwodach pomocniczych.
• Generowanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanu pracy urządzenia (załącz/wyłącz) w panelach operatorskich.
• Zastosowanie w instalacjach domowych i komercyjnych wymagających sygnalizacji LED.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk mocuje się na szynie TH35 (DIN) w rozdzielnicy. Zaleca się stosowanie momentu dokręcania zacisków zgodnie z dokumentacją producenta, a przekrój przewodów dobrać odpowiednio do prądu obciążenia (zaciski przyjmują żyły o przekroju 1–10 mm²).

FAQ

• Czy przycisk jest podświetlany? Tak, wyposażono go w wbudowany LED o pomarańczowej barwie, zasilany napięciem 230 V AC/DC. Podświetlenie świeci stale po załączeniu – sygnalizuje stan aktywny.
• Jaki jest stopień ochrony przycisku? W dostępnych danych nie podano stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielni posiada stopień ochrony IP20, jednak dla konkretnych warunków instalacji należy sprawdzić dokumentację producenta.
• Jaki typ styku zastosowano – zwierny czy rozwierny? W dostarczonych informacjach nie określono trybu pracy styku. Przed zamówieniem zalecamy skonsultowanie się z dokumentacją lub producentem, aby dobrać odpowiednią konfigurację (NO/NC) do konkretnego zastosowania.
