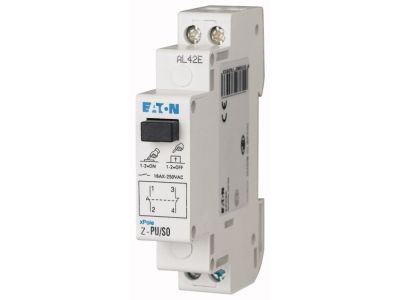

Przycisk 16A 250VAC, Z-PU/SO, czarny | 276293 Eaton

Opis i Kluczowe Cechy

Przycisk sterowniczy EATON Z-PU/SO o numerze katalogowym 276293 to wysokiej klasy komponent aparatury modułowej, zaprojektowany z myślą o niezawodnym sterowaniu obwodami elektrycznymi w instalacjach niskiego napięcia. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 16A przy napięciu znamionowym 250VAC, co pozwala na bezpieczne operowanie obciążeniami rezystancyjnymi i indukcyjnymi w ramach systemów automatyki budynkowej oraz przemysłowej. Czarny kolor przycisku zapewnia czytelną identyfikację wizualną na panelu rozdzielczym, a standardowy wymiar czołowy zatyczki wynoszący 45 mm gwarantuje pełną kompatybilność z maskownicami większości rozdzielnic modułowych.

• Szerokość montażowa: Urządzenie zajmuje tylko jedną jednostkę szerokości (1JC = 17,5 mm), co pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Zaciski przyłączeniowe: Solidna konstrukcja zacisków umożliwia podłączenie przewodów o przekroju od 1 mm² do 10 mm², co zapewnia elastyczność podczas projektowania instalacji i pewność styku elektrycznego.
• Trwałość mechaniczna: Produkt marki EATON został zaprojektowany do intensywnej eksploatacji, oferując długą żywotność styków nawet przy częstym przełączaniu.

Zgodność z Normami

Bezpieczeństwo i niezawodność przycisku Z-PU/SO potwierdzają rygorystyczne certyfikaty oraz zgodność z międzynarodowymi standardami elektrotechnicznymi. Produkt spełnia wymagania normy IEC/EN 60669, która określa parametry dla łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Dodatkowo, urządzenie posiada atest VDE 0632, co jest gwarancją najwyższej jakości wykonania oraz bezpieczeństwa użytkowania w wymagających środowiskach technicznych. Zgodność z tymi normami sprawia, że przycisk może być stosowany w projektach wymagających wysokiego stopnia certyfikacji.

Zastosowanie

Przycisk EATON 16A znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest ręczne sterowanie procesami lub odbiornikami energii. Idealnie sprawdza się w:

• Automatyce budynkowej: Sterowanie oświetleniem, systemami rolet czy wentylacją poprzez wysyłanie sygnałów do przekaźników lub sterowników PLC.
• Rozdzielnicach przemysłowych: Jako element interfejsu operatora do załączania obwodów pomocniczych lub sygnalizacji stanów pracy maszyn.
• Systemach HVAC: Ręczne wymuszanie pracy urządzeń klimatyzacyjnych i grzewczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przycisk jest przystosowany do szybkiego zatrzaskiwania na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie odizolowanie przewodów oraz ich pewne osadzenie w zaciskach. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka. Dzięki szerokiemu zakresowi przekroju zacisków (1-10 mm²), instalator ma możliwość dopasowania okablowania do specyfiki danego obwodu sterowniczego, dbając o odpowiedni moment dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków.

FAQ

• Czy przycisk posiada podświetlenie? Model Z-PU/SO w wersji czarnej o numerze 276293 jest przyciskiem bez wbudowanej sygnalizacji świetlnej.
• Jaka jest szerokość urządzenia w rozdzielnicy? Przycisk zajmuje dokładnie 17,5 mm, czyli jeden moduł (1JC).
• Czy można go stosować w obwodach prądu stałego (DC)? Parametry znamionowe 250VAC dotyczą prądu przemiennego. W przypadku zastosowań DC należy zweryfikować dopuszczalne obciążenie styków dla konkretnego napięcia stałego zgodnie z dokumentacją techniczną producenta.
