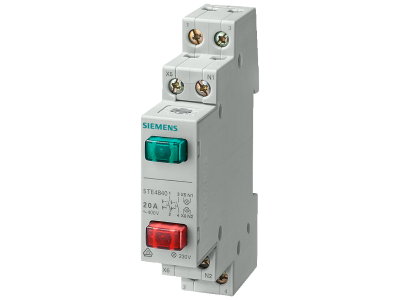

Łącznik przyciskowy, 1 NO+1 NO 20A, 2 przyciski czerwony zielony, LED 230V | 5TE4840 Siemens

Alternatywny kod produktu: 5TE4840

Opis i Kluczowe Cechy

Łącznik przyciskowy Siemens 5TE4840 to modułowy element sterowniczy przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Wyposażony w dwa niezależne zestyki zwierne NO o prądzie 20 A oraz podświetlenie LED 230 V AC, umożliwia wygodne sterowanie i sygnalizację. Dwa przyciski – czerwony i zielony – ułatwiają intuicyjną obsługę, typową dla funkcji STOP/START.

• Dwa zestyki NO (1 NO + 1 NO) o prądzie 20 A: pozwalają na niezależne sterowanie dwoma obwodami elektrycznymi o znacznym obciążeniu, bez ryzyka przeciążenia styków.
• Podświetlenie LED 230 V AC: zapewnia wyraźną sygnalizację wizualną stanu pracy urządzenia, ułatwiając diagnostykę i obsługę.
• Przyciski w kolorze czerwonym i zielonym: zgodne z powszechnie przyjętym oznaczeniem STOP/START, co zwiększa bezpieczeństwo i ergonomię.
• Montaż na szynie DIN TH35: umożliwia szybki i pewny montaż w standardowych rozdzielnicach modułowych, bez potrzeby stosowania dodatkowych uchwytów.
• Kompaktowa budowa modułowa: pozwala na optymalne wykorzystanie miejsca w rozdzielnicy, zachowując czytelny układ sterowania.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej, stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Łącznik przyciskowy Siemens 5TE4840 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne wydawanie impulsów sterujących lub załączanie niewielkich odbiorników bezpośrednio w rozdzielnicy.

• Sterowanie oświetleniem oraz gniazdami w budynkach mieszkalnych i komercyjnych.
• Wydawanie impulsów do styczników, przekaźników lub wejść sterowników PLC w szafach automatyki.
• Sygnalizacja pracy urządzeń (np. wentylatorów, pomp) za pomocą podświetlenia LED.
• Element układów sterowania w automatyce budynkowej – rolety, bramy, systemy alarmowe.

Wskazówki Montażowe

Montaż i podłączenie łącznika przyciskowego może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie DIN TH35 (35 mm). Momenty dokręcania śrub zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Stosuj przewody o odpowiedniej obciążalności prądowej, minimum 2,5 mm² dla obwodów 20 A.

FAQ

• Czy podświetlenie LED można wymienić? Podświetlenie LED jest zintegrowane na stałe i zasilane bezpośrednio napięciem 230 V AC. Jeśli ulegnie uszkodzeniu, wymagana jest wymiana całego modułu łącznika.
• Jaki jest stopień ochrony łącznika? Jako aparatura modułowa montowana w rozdzielnicy, łącznik przyciskowy posiada stopień ochrony IP20 (typowy dla urządzeń instalowanych w suchych pomieszczeniach wewnątrz szaf).
• Czy łącznik działa w trybie chwilowym (monostabilnym)? Tak, łącznik przyciskowy jest przystosowany do pracy chwilowej – po naciśnięciu przycisku następuje zwarcie styku, a po zwolnieniu styk wraca do stanu otwarcia. Umożliwia to wydawanie impulsów sterujących.
