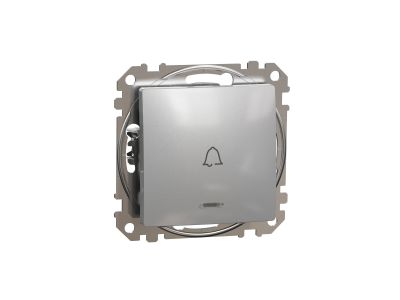

Przycisk 1-biegunowy "dzwonek" z podświetleniem, srebrne aluminium, Sedna Design & Elements | SDD113131L Schneider Electric

Opis i Kluczowe Cechy

Przycisk "dzwonek" z podświetleniem w srebrnym wykończeniu aluminiowym to 1-biegunowy osprzęt instalacyjny dedykowany do montażu podtynkowego. Wyposażony w zaciski bezśrubowe ułatwiające szybki i pewny montaż. Stopień ochrony IP20 zapewnia izolację przed dotykiem bezpośrednim, a podświetlenie sygnalizuje aktywny stan przycisku. Stylistyka srebrnego aluminium nadaje nowoczesny wygląd instalacji.

• 1-biegunowa budowa: Umożliwia sterowanie jednym obwodem – idealny do systemów dzwonkowych lub sygnalizacyjnych.
• Podświetlenie: Sygnalizuje aktywny stan przycisku, ułatwiając lokalizację w ciemnych pomieszczeniach.
• Zaciski bezśrubowe: Szybki montaż i demontaż przewodów, redukcja czasu prac instalacyjnych.
• Stopień ochrony IP20: Izolacja przed dotykiem bezpośrednim – bezpieczny w użytkowaniu w suchych pomieszczeniach.
• Montaż podtynkowy: Estetyczne wkomponowanie w ścianę, z wystającą częścią o głębokości 24 mm.

Zgodność z Normami

Przycisk spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie ze standardami bezpieczeństwa dla osprzętu instalacyjnego w zakresie izolacji i ochrony przed dotykiem.

Zastosowanie

Przycisk "dzwonek" z podświetleniem znajduje zastosowanie w instalacjach sygnalizacyjnych, domofonowych oraz systemach alarmowych, gdzie wymagane jest proste sterowanie obwodem.

• Sterowanie dzwonkiem elektrycznym w domach i biurach.
• Wyzwalanie sygnałów alarmowych w systemach przeciwpożarowych.
• Aktywacja układów sygnalizacyjnych w instalacjach domowych.
• Wykorzystanie w systemach domofonowych jako przycisk wywołania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przycisk montować podtynkowo w puszce instalacyjnej o odpowiednich wymiarach (73x73 mm). Zaciski bezśrubowe pozwalają na szybkie podłączenie przewodów – należy upewnić się, że izolacja jest odpowiednio zdejmowana (13 mm). Po montażu sprawdzić stabilność przycisku i poprawność działania podświetlenia.

FAQ

• Czy przycisk jest kompatybilny z innymi seriami osprzętu? Przycisk nie jest kompatybilny z serią Sedna, jednak może współpracować z innymi standardowymi osprzętami 1-biegunowymi o podobnych wymiarach montażowych.
• Jakie jest napięcie znamionowe przycisku? Maksymalne napięcie znamionowe wynosi 230 V, natomiast maksymalna moc obciążenia to 2300 W przy 230 V. Szczegółowe parametry znajdują się w dokumentacji technicznej.
• Czy podświetlenie jest zasilane z głównego obwodu? Podświetlenie jest zasilane z głównego obwodu sterowanego przyciskiem. W przypadku braku zasilania podświetlenie nie będzie aktywne.
