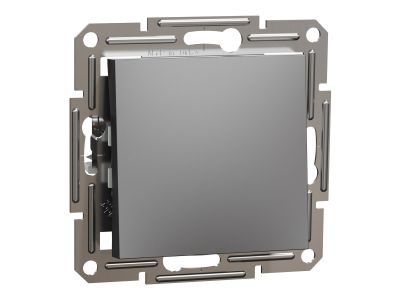

Przycisk 1-biegunowy bez ramki, antracyt | EPH0700171 Schneider Electric

Opis i Kluczowe Cechy

Przycisk 1-biegunowy bez ramki z serii Asfora marki Schneider Electric to estetyczny łącznik podtynkowy w kolorze antracyt. Przystosowany do obwodów o mocy do 2300 W umożliwia sterowanie odbiornikami o znacznym obciążeniu. Wyposażony w zaciski bezśrubowe przyspiesza montaż i zapewnia pewne połączenie przewodów. Stopień ochrony IP20 gwarantuje bezpieczną pracę w suchych pomieszczeniach. Wymiary 71x71x43 mm (głębokość wystawania 15 mm) sprawiają, że przycisk idealnie komponuje się z puszkami standardowymi.

• Moc obciążenia 2300 W: Umożliwia bezpośrednie sterowanie oświetleniem (żarowym, halogenowym, LED) i innymi odbiornikami o łącznej mocy do 2300 W bez ryzyka przeciążenia styków.
• Zaciski bezśrubowe: Skracają czas montażu – przewód o długości izolacji 13 mm wsuwa się bez użycia narzędzi, a połączenie pozostaje stabilne i odporne na wibracje.
• Stopień ochrony IP20: Chroni wnętrze przed wnikaniem ciał stałych większych niż 12,5 mm, przeznaczony do instalacji w suchych pomieszczeniach wewnętrznych.
• Kolor antracyt bez ramki: Nowoczesny design, który łatwo dopasować do każdego wystroju – ramka dobierana oddzielnie (np. z serii Asfora).
• Montaż podtynkowy: Standardowa puszka instalacyjna (Ø 60 mm) – szybkie i pewne mocowanie bez dodatkowych adapterów.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej oraz posiada oznakowanie CE. Zaprojektowany zgodnie z obowiązującymi normami dla łączników instalacyjnych, co gwarantuje bezpieczeństwo użytkowania w budynkach mieszkalnych i biurowych.

Zastosowanie

Przycisk jednobiegunowy Schneider Electric sprawdzi się wszędzie tam, gdzie potrzebne jest załączanie/wyłączanie obwodów oświetleniowych lub sygnalizacyjnych. Dzięki mocy 2300 W nadaje się również do sterowania niewielkimi wentylatorami lub innymi urządzeniami domowymi.

• Sterowanie punktami świetlnymi w salonach, sypialniach, korytarzach i biurach.
• Załączanie wentylatorów łazienkowych lub kuchennych o mocy do 2300 W.
• Przycisk dzwonkowy lub sygnalizacyjny (przy braku podświetlenia – wersja bez LED).
• Sterowanie odbiornikami w systemach automatyki domowej (jako element wykonawczy).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Przycisk przeznaczony jest do montażu podtynkowego w standardowej puszce instalacyjnej. Przewody podłącza się do zacisków bezśrubowych po uprzednim zdjęciu izolacji na długości 13 mm. Nie należy przekraczać podanego zakresu mocy obciążenia – przekrój przewodów musi być dobrany do prądu wynikającego z mocy i napięcia sieci. Po zakończeniu montażu sprawdzić poprawność działania przed założeniem ramki.

FAQ

• Czy przycisk jest podświetlany? Nie, model EPH0700171 nie posiada wbudowanego podświetlenia LED ani neonówki. W przypadku potrzeby sygnalizacji położenia należy zastosować przycisk z podświetleniem z tej samej serii.
• Jaki stopień ochrony ma przycisk? Stopień ochrony IP20 – produkt jest odporny na dotyk i wnikanie ciał stałych, ale nie jest odporny na wilgoć. Przeznaczony wyłącznie do suchych pomieszczeń.
• Czy można nim sterować silniki indukcyjne? Przycisk jest przystosowany do obciążeń rezystancyjnych i żarowych. Do sterowania silnikami (np. wentylatorami) zaleca się uwzględnienie prądu rozruchowego i zastosowanie stycznika – moc 2300 W dotyczy obciążenia ciągłego, bez uwzględnienia udarów.
