Przycisk 1-biegunowy 6A, kremowy, Forix IP20 | 782435 Legrand

Opis i Kluczowe Cechy

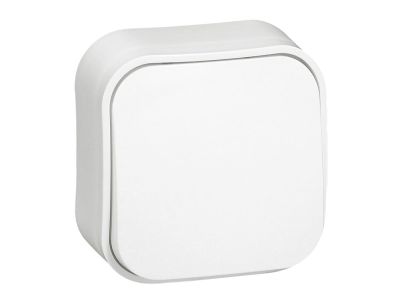

Przycisk 1-biegunowy Forix IP20 o symbolu 782435 to kompletny mechanizm wyposażony w zaciski śrubowe, przeznaczony do montażu w rozdzielnicach. Urządzenie pracuje przy prądzie znamionowym 6 A i napięciu 250 V~, co pozwala na bezpieczne sterowanie obwodami o umiarkowanym obciążeniu. Dzięki stopniowi ochrony IP20 zapewniona jest ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm, odpowiednia do instalacji w suchych pomieszczeniach. Kremowy kolor obudowy (RAL 113) ułatwia dopasowanie do estetyki wnętrza rozdzielnicy.

• Prąd znamionowy 6 A / napięcie 250 V~: Umożliwia bezpieczne przełączanie obwodów oświetleniowych, sygnalizacji oraz małych odbiorników bez ryzyka przeciążenia styków.
• Możliwość podświetlenia (lampka ref. 7824 57): Pozwala na łatwą lokalizację przycisku w ciemności oraz sygnalizację stanu włączenia obwodu.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów, co zwiększa niezawodność połączeń elektrycznych.
• Stopień ochrony IP20: Chroni urządzenie przed przypadkowym dotknięciem wewnętrznych części oraz dostępem ciał stałych, odpowiedni do stosowania w suchych pomieszczeniach budynków.
• Wykonanie 1-biegunowe: Sterowanie pojedynczym obwodem – przeznaczone do aplikacji, gdzie wymagane jest załączanie i wyłączanie jednego przewodu fazowego.

Zgodność z Normami

Przycisk Forix IP20 został zaprojektowany zgodnie z wymogami europejskich norm bezpieczeństwa i posiada oznaczenie CE. Spełnia standardy obowiązujące dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przycisk 1-biegunowy Forix doskonale sprawdza się w aplikacjach wymagających ręcznego sterowania obwodami elektrycznymi w budynkach mieszkalnych, biurach i obiektach użyteczności publicznej.

• Sterowanie oświetleniem wewnętrznym – załączanie i wyłączanie punktów świetlnych.
• Sygnalizacja stanu pracy urządzeń (przy współpracy z lampką sygnalizacyjną).
• Nadawanie impulsów sterujących do styczników, przekaźników lub wejść sterowników PLC w układach automatyki budynkowej.
• Zdalne załączanie małych odbiorników, takich jak wentylatory czy siłowniki.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) typowej dla aparatury modułowej. Przekrój przewodów należy dobrać do wartości prądu znamionowego (6 A). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i działanie przycisku.

FAQ

• Czy przycisk jest podświetlany? Standardowo przycisk nie jest wyposażony w podświetlenie, ale istnieje możliwość dołożenia lampki sygnalizacyjnej o ref. 7824 57 – umożliwia to sygnalizację załączenia obwodu lub lokalizację w ciemności.
• Jaki stopień ochrony ma przycisk? Stopień ochrony to IP20 – chroni przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, np. w rozdzielnicach wewnątrz budynków.
• Czy to jest przycisk chwilowy (monostabilny) czy przełącznik bistabilny? Zgodnie z danymi technicznym jest to przycisk – urządzenie monostabilne, które po naciśnięciu zwierza obwód, a po zwolnieniu wraca do stanu rozłączenia. Nie przeznaczone do pracy jako przełącznik podtrzymania stanu.
