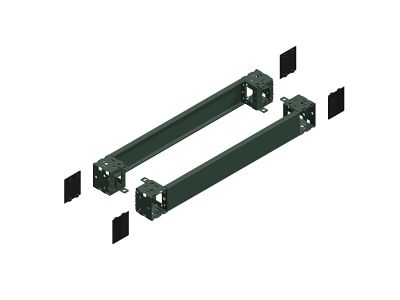

Przód i tył cokołu Spacial SF/SM 100x800mm, Special SM/SF | NSYSPF8100 Schneider Electric

Opis i Kluczowe Cechy

Zestaw elementów przód i tył cokołu Schneider Electric o numerze katalogowym NSYSPF8100 to profesjonalne rozwiązanie dedykowane do systemów obudów stojących z serii Spacial SF oraz Spacial SM. Cokół o wysokości 100 mm i szerokości 800 mm stanowi fundament konstrukcyjny, który pozwala na bezpieczne i estetyczne uniesienie szafy sterowniczej nad poziom posadzki. Wykonany z wysokiej jakości stali, zapewnia doskonałą sztywność mechaniczną oraz odporność na obciążenia statyczne, co jest kluczowe przy montażu ciężkiej aparatury modułowej i rozdzielczej.

• Wymiary systemowe: Wysokość 100 mm ułatwia wprowadzanie kabli o dużych promieniach gięcia, a szerokość 800 mm jest idealnie dopasowana do gabarytów obudów Spacial.
• Ochrona i estetyka: Elementy cokołu chronią dolną część obudowy przed uszkodzeniami mechanicznymi oraz zanieczyszczeniami, jednocześnie maskując przestrzeń wprowadzenia przewodów.
• Trwałość: Powierzchnia jest zabezpieczona przed korozją, co gwarantuje długowieczność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia pełną kompatybilność z systemami obudów Spacial SF (szafy przedziałowe) oraz Spacial SM (szafy monoblokowe). Elementy te spełniają wymagania dotyczące wytrzymałości mechanicznej stawiane akcesoriom do rozdzielnic niskiego napięcia, wspierając zachowanie deklarowanego stopnia ochrony IP oraz odporności na uderzenia IK całej obudowy po prawidłowym montażu.

Zastosowanie

Cokół NSYSPF8100 znajduje szerokie zastosowanie w sektorze prefabrykacji rozdzielnic elektrycznych oraz w automatyce przemysłowej. Jest niezbędnym elementem w sytuacjach, gdy wymagane jest:

• Stworzenie dodatkowej przestrzeni pod szafą na ułożenie zapasu kabli zasilających i sterowniczych.
• Zapewnienie odpowiedniej cyrkulacji powietrza pod obudową w specyficznych warunkach instalacyjnych.
• Podniesienie szafy w celu ułatwienia dostępu do aparatury zamontowanej w dolnych sekcjach szyn montażowych.
• Integracja szaf wolnostojących w ciągi rozdzielcze w halach produkcyjnych i centrach danych.

Wskazówki Montażowe

Montaż cokołu Schneider Electric jest intuicyjny dzięki systemowym otworom montażowym. Proces instalacji powinien przebiegać według następujących kroków:

• Przygotowanie podłoża: Należy upewnić się, że powierzchnia, na której stanie cokół, jest wypoziomowana, co zapobiegnie naprężeniom w konstrukcji szafy.
• Mocowanie elementów: Elementy przedni i tylny należy skręcić z dedykowanymi panelami bocznymi (dostępnymi osobno), tworząc pełną ramę nośną.
• Połączenie z obudową: Cokół mocuje się bezpośrednio do ramy szafy Spacial SF lub SM za pomocą śrub dostarczonych w zestawie montażowym.
• Moment dokręcania: Zaleca się stosowanie klucza dynamometrycznego, aby zapewnić trwałe połączenie odporne na wibracje maszynowe.

FAQ

• Czy zestaw zawiera panele boczne? Nie, zestaw NSYSPF8100 obejmuje wyłącznie elementy na przód i tył cokołu. Panele boczne należy dobrać oddzielnie, dopasowując je do głębokości posiadanej obudowy.
• Czy cokół można stosować w szafach innych producentów? Produkt jest dedykowany i optymalizowany pod kątem systemów Spacial SF oraz SM marki Schneider Electric. Użycie z innymi obudowami może wymagać dodatkowych modyfikacji i nie gwarantuje pełnej stabilności.
• Jaki jest kolor wykończenia? Cokół jest wykończony w standardowej kolorystyce serii Spacial (zazwyczaj szary RAL 7035), co zapewnia spójność wizualną z resztą systemu obudów.
