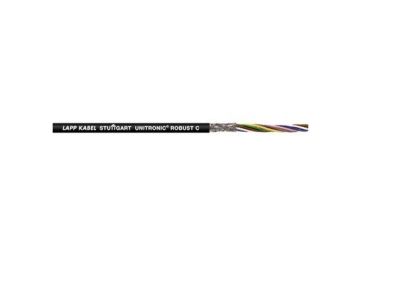

Przewody do transmisji danych UNITRONIC ROBUST C 4x0,34 KRĄŻEK | 1032076 Lapp Kabel

Opis i Kluczowe Cechy

Przewód transmisji danych UNITRONIC® ROBUST C 4x0,34 (symbol 1032076) to wysokiej jakości kabel ekranowany, przeznaczony do transmisji sygnałów niskiej częstotliwości w środowiskach o średnich obciążeniach mechanicznych. Wykonany z elastycznego tworzywa TPE, zachowuje giętkość nawet w temperaturze -40°C, co umożliwia stosowanie w wymagających warunkach zewnętrznych. Kod barwny żył zgodny z DIN 47100 zapewnia jednoznaczną identyfikację każdej żyły.

• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia ekranem zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi (EMC), kluczową w systemach sterowania i pomiarowych.
• Kompaktowa konstrukcja z 4 żyłami 0,34 mm²: Umożliwia uzyskanie małej średnicy zewnętrznej przy zachowaniu wysokiej wydajności transmisji sygnałów niskiej częstotliwości.
• Materiał TPE (termoplastyczny elastomer): Charakteryzuje się wysoką giętkością, odpornością na wielokrotne zginanie oraz zachowuje elastyczność w temperaturach od -40°C do +80°C.
• Odporność chemiczna i EMC: Zachowuje właściwości w obecności olejów, tłuszczów, środków dezynfekujących ECOLAB® oraz w środowiskach mokrych i wilgotnych – idealny do przemysłu spożywczego i chemicznego.
• Bezhalogenowa mieszanka płaszcza: Spełnia restrykcyjne wymagania bezpieczeństwa pożarowego, minimalizując emisję toksycznych gazów w przypadku pożaru.

Zgodność z Normami

Przewód UNITRONIC® ROBUST C 4x0,34 spełnia wymagania norm europejskich dotyczących bezpieczeństwa ogniowego (bezhalogenowe, niskodymne), kompatybilności elektromagnetycznej (EMC) oraz odporności chemicznej. Produkt posiada certyfikację CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa produktów elektrycznych.

Zastosowanie

Przewód UNITRONIC® ROBUST C 4x0,34 znajduje szerokie zastosowanie w instalacjach przemysłowych, maszynowych oraz środowiskach o podwyższonych wymaganiach mechanicznych i elektromagnetycznych.

• Obwody sterownicze i regulacyjne w maszynach przemysłowych – transmisja sygnałów niskiej częstotliwości.
• Interfejsy maszynowe i systemy pomiarowe wymagające niezawodnej transmisji danych przy średnich obciążeniach mechanicznych.
• Instalacje zewnętrzne narażone na działanie olejów, tłuszczów, środków chemicznych i warunków atmosferycznych (temperatura do -40°C).
• Przemysł spożywczy i chemiczny – odporność na środki dezynfekujące i czyszczące ECOLAB®.
• Aplikacje EMC wrażliwe na zakłócenia elektromagnetyczne – systemy automatyki i robotyki.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas układania kabla unikać ostrych krawędzi i nadmiernego zginania, szczególnie w niskich temperaturach, aby nie uszkodzić izolacji. W przypadku prowadzenia przewodu na zewnątrz lub w środowiskach mokrych, należy zapewnić odpowiednie mocowanie i ochronę mechaniczną. Końcówki żył należy przygotować zgodnie z wymaganiami systemu transmisji, zachowując identyfikację kolorystyczną zgodnie z DIN 47100. Przewód nie jest przeznaczony do stałych ruchów (np. ruchome ramiona robotów) – do takich zastosowań należy wybrać odpowiednie przewody ruchome.

FAQ

• Jaki jest zakres temperatur pracy przewodu? Przewód zachowuje giętkość i właściwości mechaniczne w zakresie od -40°C do +80°C, co umożliwia stosowanie w warunkach zewnętrznych i chłodni.
• Czy przewód jest odporny na oleje i tłuszcze? Tak – materiał płaszcza TPE charakteryzuje się wysoką odpornością na oleje, tłuszcze roślinne i zwierzęce oraz szeroką gamę środków chemicznych.
• Jakie jest znaczenie kodu barwnego DIN 47100? Kod barwny DIN 47100 służy do jednoznacznej identyfikacji poszczególnych żył w kablu, co ułatwia montaż, konserwację i identyfikację obwodów w instalacjach elektrycznych.
