Zacisk przyłączeniowy do przewodów okrągłych 2 kable z odejściem napięciowym przewodu pomocn. 3 szt. | 3VA9503-0JG23 Siemens

Alternatywny kod produktu: 3VA95030JG23

Opis i Kluczowe Cechy

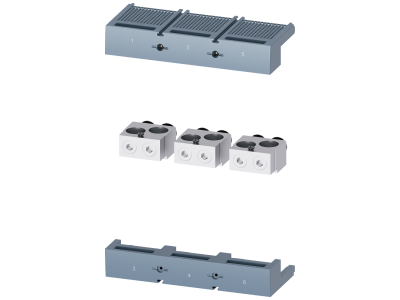

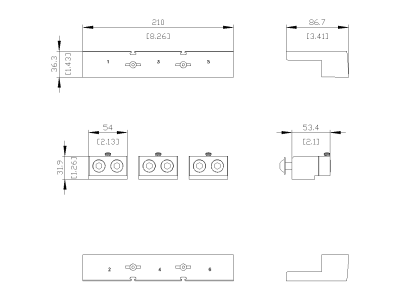

Zacisk przyłączeniowy Siemens 3VA9503-0JG23 (TA3.1) przeznaczony jest do przyłączania przewodów okrągłych o przekroju 120-300 mm² do wyłączników kompaktowych serii 3VA15 i 3VA25. Umożliwia podłączenie dwóch kabli jednocześnie oraz wyprowadzenie napięcia przewodu pomocniczego. Zestaw zawiera 3 sztuki, co pozwala na wykonanie kompletnego przyłącza trójfazowego. Produkt gwarantuje pewne i bezpieczne połączenie bez konieczności stosowania dodatkowych adapterów.

• Przekrój przewodów: 120…300 mm² – umożliwia podłączenie kabli o dużym przekroju, zapewniając niską rezystancję styku i wysoką obciążalność prądową.
• Liczba przyłączanych kabli: 2 – pozwala na rozgałęzienie obwodu bezpośrednio na zacisku, upraszczając okablowanie w rozdzielnicy.
• Odejście napięciowe przewodu pomocniczego: zintegrowane złącze umożliwia wygodne pobranie napięcia dla obwodów sygnalizacji, sterowania lub pomiarów bez konieczności stosowania dodatkowych odgałęźników.
• Kompatybilność: dedykowany do wyłączników kompaktowych Siemens 3VA15 i 3VA25 – gwarantuje idealne dopasowanie mechaniczne i elektryczne.
• Zestaw 3 sztuk: w opakowaniu znajdują się trzy zaciski, co umożliwia jednoczesne podłączenie wszystkich trzech faz (L1, L2, L3) w standardowej konfiguracji.

Zgodność z Normami

Produkt przeznaczony jest do stosowania z wyłącznikami kompaktowymi Siemens 3VA, które spełniają wymagania międzynarodowych norm IEC/EN. Zacisk został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE.

Zastosowanie

Zacisk przyłączeniowy 3VA9503-0JG23 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, bezpieczne i zgodne z normami przyłączenie przewodów okrągłych w obwodach wyłączników kompaktowych.

• Przyłączanie kabli zasilających do wyłączników głównych w rozdzielnicach przemysłowych i budynkowych.
• Podłączenie przewodów pomocniczych (sygnalizacja, sterowanie, pomiary) bez konieczności stosowania dodatkowych listew zaciskowych.
• Wymiana lub modernizacja istniejących przyłączy w celu zwiększenia przekroju przewodów lub uproszczenia okablowania.
• Zastosowanie w układach z wyłącznikami kompaktowymi 3VA15/25 tam, gdzie wymagane jest jednoczesne podłączenie dwóch kabli na jeden zacisk.

Wskazówki Montażowe

Montaż akcesoriów przyłączeniowych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od zasilania. Zacisk przeznaczony jest do montażu bezpośrednio na wyłączniku 3VA15/25 – należy postępować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów należy dobrać do prądu obciążenia oraz wymogów instalacji. Moment dokręcania śrub zaciskowych – według wartości podanych w karcie katalogowej wyłącznika.

FAQ

• Czy zacisk pasuje do wyłączników 3VA10 lub 3VA20? Nie. Producent deklaruje kompatybilność wyłącznie z wyłącznikami serii 3VA15 oraz 3VA25. Dla innych serii należy stosować odpowiednie akcesoria.
• Jak zidentyfikować zacisk odejścia napięciowego przewodu pomocniczego? Odejście napięciowe znajduje się po stronie wyjściowej zacisku i jest oznaczone symbolem pomocniczego przyłącza. Szczegółowy schemat połączeń znajduje się w instrukcji dołączonej do produktu.
• Czy mogę podłączyć przewód wielodrutowy o przekroju 240 mm²? Tak, o ile przewód ma budowę okrągłą i mieści się w zakresie 120-300 mm². Należy jednak sprawdzić, czy końcówka kablowa (jeśli stosowana) jest odpowiednia dla danego typu przewodu.
