Przewód zasilający LN INDV DALI 1200 THROUGHWIRING KIT | 4058075158016 Ledvance

Opis i Kluczowe Cechy

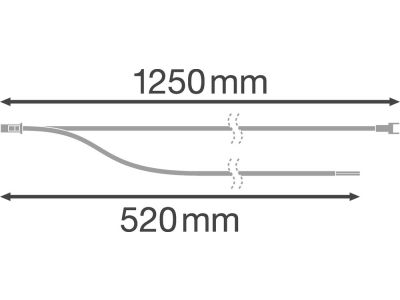

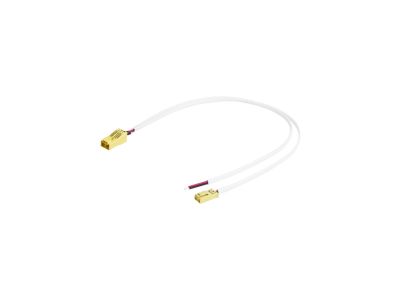

Zestaw przewodów zasilających LN INDV DALI 1200 THROUGHWIRING KIT (nr katalogowy 4058075158016) przeznaczony jest do instalacji linii świetlnych w systemach DALI. Obejmuje przewód zasilający o przekroju 3 x 1,5 mm² z wtyczką sieciową oraz przewód magistrali DALI o przekroju 2 x 0,5 mm² z wtyczką sieciową, każdy o długości 1,2 m. Takie rozwiązanie umożliwia szybkie i bezpieczne podłączenie zasilania oraz cyfrowego sterowania do opraw oświetleniowych bez konieczności wykonywania dodatkowych połączeń.

• Przekrój przewodu zasilającego 3 x 1,5 mm²: Zapewnia odpowiednią obciążalność prądową dla typowych linii świetlnych, minimalizując spadki napięcia na długości instalacji.
• Przekrój przewodu DALI 2 x 0,5 mm²: Dedykowany do transmisji sygnałów sterujących w standardzie DALI, umożliwia cyfrową kontrolę natężenia światła i grupowanie opraw.
• Długość przewodów 1,2 m: Wystarczająca do wygodnego połączenia komponentów w szafie sterowniczej lub na listwie zasilającej, bez zbędnych nadmiarów.
• Wtyczki sieciowe na obu przewodach: Skracają czas montażu – wystarczy wpiąć wtyczkę w odpowiednie gniazdo na listwie lub zasilaczu, eliminując potrzebę ręcznego łączenia żył.
• Gotowy zestaw typu through-wiring: Umożliwia przelotowe prowadzenie zasilania i magistrali DALI między kolejnymi oprawami, co upraszcza okablowanie i zmniejsza ryzyko błędów.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zastosowane komponenty są zgodne z obowiązującymi normami europejskimi dla instalacji elektrycznych niskiego napięcia oraz systemów sterowania oświetleniem DALI. Nie podano konkretnych numerów norm w dokumentacji producenta.

Zastosowanie

Zestaw przewodów LN INDV DALI 1200 THROUGHWIRING KIT został zaprojektowany z myślą o szybkim i niezawodnym podłączaniu linii świetlnych w systemach DALI. Sprawdzi się w różnych scenariuszach instalacyjnych:

• Podłączenie zasilania i magistrali DALI do pierwszego modułu oświetleniowego w linii.
• Tworzenie odgałęzień lub łączenie segmentów opraw w ciągach liniowych.
• Integracja z puszkami przyłączeniowymi lub listwami zasilającymi w szafach sterowniczych.
• Modernizacja istniejących instalacji oświetleniowych na system DALI – gotowe wtyczki minimalizują czas przestoju.

Wskazówki Montażowe

Montaż przewodów może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekrój przewodów został dobrany do typowych obciążeń linii świetlnych – w przypadku dłuższych odcinków lub większych prądów należy skonsultować poprawność doboru z projektem instalacji. Wtyczki sieciowe wciskaj do gniazd aż do zatrzaśnięcia, aby zapewnić pewny styk. Nie stosuj siły – w przypadku oporu sprawdź zgodność gniazda z wtyczką. Po zakończeniu montażu sprawdź ciągłość magistrali DALI przed załączeniem napięcia.

FAQ

• Czy w zestawie są oba przewody (zasilanie i DALI)? Tak, zestaw LN INDV DALI 1200 THROUGHWIRING KIT zawiera zarówno przewód zasilający 3 x 1,5 mm² z wtyczką, jak i przewód magistrali DALI 2 x 0,5 mm² z wtyczką.
• Jaka jest długość przewodów? Długość każdego przewodu wynosi 1,2 m (1200 mm), co potwierdza oznaczenie 1200 w nazwie produktu.
• Czy przewody mają wtyczki, czy trzeba je samodzielnie zarobić? Są fabrycznie zakończone wtyczkami sieciowymi – nie wymagają zaciskania ani lutowania. Wystarczy podłączyć je do odpowiednich gniazd na listwie lub zasilaczu.
