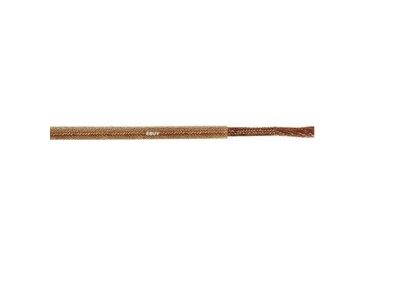

Przewód uziemiający ESUY COPPER EARTHING CABLE 1X50 | 4571104 Lapp Kabel

Opis i Kluczowe Cechy

Przewód uziemiający ESUY 1X50 (symbol 4571104) to produkt wykonany w standardzie ESUY COPPER EARTHING CABLE, dedykowany do celów uziemienia urządzeń oraz wyrównywania potencjałów w systemach elektroenergetycznych. Charakteryzuje się bardzo dużą giętkością mimo przekroju żyły 50 mm², co ułatwia montaż w instalacjach o skomplikowanej geometrii. Przeznaczony do stosowania w instalacjach wysokonapięciowych, energetycznych sieciach zasilających oraz systemach trakcji kolejowej.

• Żyła miedziana 1X50 mm²: Zapewnia niski opór elektryczny i wysoką przewodność, co gwarantuje skuteczne odprowadzanie prądów zwarciowych do ziemi.
• Materiał izolacyjny PVC: Odporny na działanie olejów, benzyny i większości chemikaliów, co wydłuża żywotność przewodu w trudnych warunkach przemysłowych.
• Bardzo giętki pomimo dużego przekroju: Ułatwia układanie przewodu w miejscach o ograniczonej przestrzeni i złożonych trasach kablowych.
• Zastosowanie w instalacjach wysokonapięciowych: Spełnia wymagania stawiane przewodom uziemiającym w sieciach energetycznych i trakcji kolejowej.
• Ochrona przeciwporażeniowa: Zapobiega powstawaniu niebezpiecznych napięć dotykowych poprzez skuteczne uziemienie urządzeń i elementów metalowych.

Zgodność z Normami

Przewód ESUY 1X50 spełnia wymagania norm międzynarodowych i europejskich dotyczących przewodów uziemiających, w tym normy PN-EN 60228 (klasy 5 – giętkość żyły) oraz PN-EN 60335-1. Produkt posiada certyfikaty zgodności z dyrektywami UE i jest oznaczony znakiem CE.

Zastosowanie

Przewód uziemiający ESUY 1X50 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnego połączenia z uziomem oraz wyrównywania potencjałów.

• Uziemianie urządzeń elektrycznych i elektronicznych w zakładach przemysłowych i energetyce.
• Wyrównywanie potencjałów w szafach sterowniczych, rozdzielnicach i systemach EDP (Elektronicznej Aparatury Pomiarowej).
• Instalacje wysokonapięciowe w energetyce i trakcji kolejowej – ochrona przed zwarciami i przepięciami.
• Maszyny i urządzenia przemysłowe wymagające stałego połączenia z uziomem roboczym.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji i upewnić się, że układ nie jest pod obciążeniem. Przewód należy ułożyć w taki sposób, aby uniknąć ostrych załamań i mechanicznych naprężeń. Końcówki przewodu należy odpowiednio przygotować (obnażyć żyłę, założyć końcówki kablowe lub zaciski) zgodnie z wymaganiami normy PN-EN 60947-1. Dokręcanie połączeń należy wykonać z zalecanym momentem obrotowym, aby zapewnić trwały i bezpieczny kontakt elektryczny.

FAQ

• Jakie są zalecane temperatury pracy przewodu? Przewód ESUY 1X50 może być stosowany w zakresie temperatur od -30°C do +70°C, z uwzględnieniem ograniczeń wynikających z właściwości PVC.
• Czy przewód nadaje się do instalacji zewnętrznych? Tak, dzięki powłoce PVC odpornej na działanie czynników atmosferycznych i większości chemikaliów, przewód może być stosowany na zewnątrz, pod warunkiem ochrony przed bezpośrednim działaniem promieniowania UV (np. poprzez prowadzenie w rurach osłonowych).
• Jakie narzędzia są potrzebne do montażu końcówek? Do montażu zalecane są praski hydrauliczne lub ręczne do zaciskania końcówek kablowych oraz klucze dynamometryczne do dokręcania połączeń z wymaganym momentem obrotowym. Dokładne parametry znajdują się w dokumentacji producenta końcówek.
