Przewód uziemiający 6mm2, długość 0,35m (10szt) | NSYEL3525D8 Schneider Electric

Opis i Kluczowe Cechy

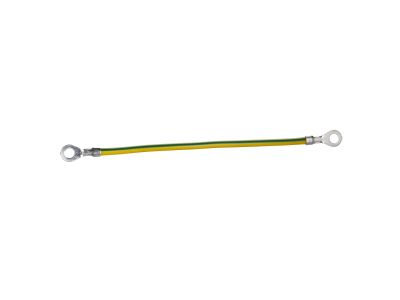

Przewód uziemiający o przekroju 6 mm² i długości 0,35 m (350 mm) w zestawie 10 sztuk – symbol NSYEL3525D8. Zaprojektowany z myślą o wielozadaniowym zastosowaniu w systemach obudów Spacial. Żółto-zielona izolacja zgodna z konwencją oznaczania przewodów ochronnych ułatwia identyfikację podczas montażu i serwisu. Solidny przekrój 6 mm² zapewnia niską rezystancję połączeń uziomowych, co przekłada się na skuteczne odprowadzanie prądów zwarciowych i zwiększa bezpieczeństwo instalacji.

• Przekrój 6 mm²: gwarantuje odpowiednią obciążalność prądową i niską rezystancję uziemienia, co podnosi poziom ochrony przeciwporażeniowej.
• Długość 0,35 m (350 mm): optymalny wymiar do łączenia szyny uziemiającej z profilem montażowym lub konstrukcją szafy, bez nadmiaru przewodu.
• Zestaw 10 sztuk: wygodne opakowanie jednostkowe ułatwia magazynowanie i kompletację do wielu punktów uziemiających w jednej rozdzielnicy.
• Izolacja żółto-zielona: zgodna z międzynarodowym standardem oznaczania przewodów ochronnych (PE) – szybka identyfikacja dla instalatora.
• Dedykowany do obudów Spacial: produkt zaprojektowany w ramach gamy Spacial, zapewniający kompatybilność wymiarową i mechaniczną z akcesoriami tej serii.

Zgodność z Normami

Przewód uziemiający został wyprodukowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Jego żółto-zielone oznaczenie izolacji spełnia wymogi norm dotyczących identyfikacji przewodów ochronnych. Ze względu na przeznaczenie do uziemiania nie posiada oddzielnej normy produktowej – jego parametry są zgodne z ogólnymi wymaganiami dla przewodów uziemiających w instalacjach niskiego napięcia.

Zastosowanie

Przewody uziemiające o przekroju 6 mm² i długości 0,35 m znajdują zastosowanie przede wszystkim w rozdzielnicach i szafach sterowniczych, gdzie służą do łączenia elementów konstrukcyjnych z szyną uziemiającą. Idealnie sprawdzą się w obudowach Spacial oraz innych systemach modułowych.

• Uziemienie profili nośnych (szyn TH35, płyt montażowych) w szafach rozdzielczych i sterowniczych.
• Połączenie szyny uziemiającej z drzwiami, obudową lub innymi elementami metalowymi wymagającymi wyrównania potencjałów.
• Wykonywanie punktów uziemiających w modułowych rozdzielnicach mieszkaniowych i przemysłowych przy użyciu gotowego przewodu w standardowej długości.
• Zastosowanie w serwisie i modernizacji istniejących instalacji – szybka wymiana uszkodzonego przewodu uziemiającego dzięki zestawowi 10 sztuk.

Wskazówki Montażowe

Montaż przewodu uziemiającego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej szafie lub rozdzielnicy. Przewód przeznaczony jest do mocowania za pomocą odpowiednich końcówek (np. oczkowanych) do zacisków śrubowych lub szyny uziemiającej. Moment dokręcania śrub należy stosować zgodnie z dokumentacją techniczną obudowy lub szyny. Przekrój przewodu 6 mm² jest dostosowany do typowych zacisków w szynach uziemiających – przed montażem upewnij się, że otwory i średnice zacisków są kompatybilne.

FAQ

• Jaka jest długość przewodu? Długość wynosi 0,35 m (350 mm). Jest to wymiar standardowy do uziemiania profili i szyn w obudowach o głębokości do ok. 400 mm.
• Czy przewód jest wyposażony w końcówki? Produkt dostarczany jest jako goły przewód z izolacją – nie posiada zaizolowanych końcówek ani tulejek. Należy zastosować odpowiednie końcówki oczkowe lub widełkowe (w zależności od zacisku szyny uziemiającej).
• Do jakich obudów pasuje ten przewód? Przeznaczony jest głównie do obudów serii Spacial (firmy Schneider Electric), ale ze względu na uniwersalne wymiary może być stosowany w innych rozdzielnicach wyposażonych w szynę uziemiającą z zaciskami na przewód 6 mm².
