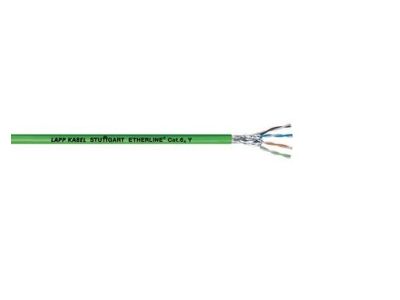

Przewód teleinformatyczny ETHERLINE Y S/FTP kat.6A 4x2xAWG22 BĘBEN | 2170464 Lapp Kabel

Opis i Kluczowe Cechy

Przewód teleinformatyczny ETHERLINE Y S/FTP kat.6A 4x2xAWG22 (symbol 2170464) marki LAPP to wysokowydajny kabel Ethernet przeznaczony do zastosowań stacjonarnych w sieciach przemysłowych i biurowych. Dzięki kategorii 6A zapewnia transmisję danych z prędkością do 10 Gbit/s, co przekłada się na szybką i niezawodną wymianę informacji nawet w wymagających aplikacjach automatyki. Konstrukcja S/FTP (ekranowanie par folią aluminiową + ogólny oplot miedziany) gwarantuje znakomitą odporność na zakłócenia elektromagnetyczne.

• Kategoria 6A (10 Gbit/s): Umożliwia błyskawiczną transmisję danych, niezbędną w nowoczesnych sieciach przemysłowych (EtherCAT, EtherNet/IP) oraz przy wymagających aplikacjach wideo i VoIP.
• Ekranowanie S/FTP (folia + oplot miedziany): Skutecznie tłumi zakłócenia elektromagnetyczne (EMI), zapewniając stabilne połączenie nawet w środowiskach o dużym poziomie szumów, np. w szafach sterowniczych z przetwornicami.
• Przeznaczenie do połączeń nieruchomych (PROFINET Typ A): Konstrukcja z żyłami jednodrutowymi (AWG22) gwarantuje niezawodność w stałych instalacjach kanałowych i prowadnicach kablowych.
• Odporność na wilgoć: Można stosować w pomieszczeniach wilgotnych i mokrych, co rozszerza zakres zastosowań (np. hale produkcyjne, magazyny bez ogrzewania).
• Dostępny w różnych wersjach płaszcza (PVC, PU, FRNC): Umożliwia dopasowanie do wymogów ochrony przeciwpożarowej i warunków środowiskowych – wybór wariantu na stronie producenta.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych wyrobów budowlanych. Produkt posiada certyfikację CE i jest zgodny z europejskimi normami dla kabli kategorii 6A oraz z wymaganiami standardu PROFINET (Typ A). Pełna deklaracja właściwości użytkowych dostępna na stronie producenta.

Zastosowanie

Kabel ETHERLINE Y S/FTP kat.6A sprawdza się w stacjonarnych instalacjach sieciowych, gdzie wymagana jest wysoka przepustowość i odporność na zakłócenia. Poniżej przykładowe scenariusze użycia:

• Stałe okablowanie w sieciach przemysłowych EtherCAT, EtherNet/IP oraz PROFINET (Typ A) do sterowania maszynami i robotami.
• Podłączenie centralnych punktów dystrybucyjnych w halach produkcyjnych i magazynach, gdzie występują trudne warunki (wilgoć, zakłócenia elektromagnetyczne).
• Infrastruktura IT w biurach i centrach danych wymagająca 10-gigabitowych łączy w pionowych i poziomych trasach kablowych.
• Zastosowania w automatyce budynkowej (BMS) – komunikacja między sterownikami PLC a zdalnymi modułami I/O.

Wskazówki Montażowe

Instalacja przewodu powinna być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Kabel układa się na szynach kablowych, w korytkach lub w listwach elektroinstalacyjnych, przestrzegając minimalnych promieni gięcia zalecanych przez producenta. Przed podłączeniem bezwzględnie odłączyć napięcie w instalacji. Przy zaciskaniu wtyków RJ45 lub złączach przemysłowych należy stosować narzędzia zgodne z wymaganiami kategorii 6A. Długość odcinka – zgodnie z normą dla 10GBASE-T (max. 100 m przy pełnej przepustowości).

FAQ

• Czy kabel nadaje się do aplikacji ruchomych (np. łańcuchy kablowe)? Nie – jest przeznaczony wyłącznie do połączeń nieruchomych. W przypadku prowadzenia w łańcuchach należy wybrać wersję z żyłami linkowymi (oznaczenie typu C).
• Jaki jest stopień ochrony IP kabla? Stopień ochrony IP dotyczy obudów, a nie samych przewodów. Kabel posiada izolację PVC i może być stosowany w pomieszczeniach wilgotnych i mokrych, ale nie jest przeznaczony do stałego zanurzenia.
• Czy kabel spełnia wymogi CPR? Jakiej klasy? Tak, jest zgodny z dyrektywą UE 305/2011. Klasa reakcji na ogień zależy od wersji płaszcza – szczegółowe dane znajdują się w karcie katalogowej dla konkretnego wariantu (PVC, PU, FRNC).
