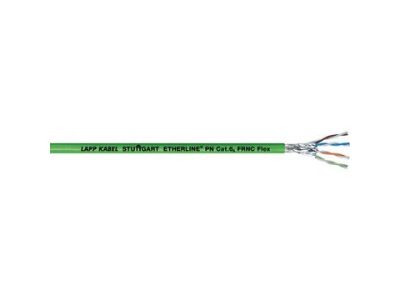

Przewód teleinformatyczny ETHERLINE PN S/FTP kat.6A Y FLEX 4x2xAWG23/7 BĘBEN | 2170930 Lapp Kabel

Opis i Kluczowe Cechy

Przewód teleinformatyczny ETHERLINE PN Cat.6A Y FLEX, symbol 2170930, został zaprojektowany do wymagających aplikacji sieciowych. Jest to kabel giętki w konfiguracji 4x2xAWG23/7, kategorii 6A (częstotliwość do 500 MHz), umożliwiający transmisję danych z prędkością do 10 Gbit/s. Dzięki ekranowaniu S/FTP (para w folii aluminiowej + ogólny oplot miedziany) zapewnia odporność na zakłócenia elektromagnetyczne, a wersja FLEX o zmniejszonym przekroju sprawdza się w miejscach o ograniczonej przestrzeni. Produkt dostępny z płaszczem PVC w kolorze zielonym.

• Kategoria wydajności 6A do 10 Gbit/s: Gwarantuje szybką i niezawodną transmisję danych w sieciach LAN oraz aplikacjach Ethernet, w tym 10GBase-T, bez utraty jakości sygnału.
• Ekranowanie S/FTP (folia aluminiowa + oplot miedziany): Zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co przekłada się na stabilną komunikację w środowiskach przemysłowych i biurowych.
• Giętka konstrukcja żyły skręconej (FLEX): Ułatwia układanie w ciasnych korytkach, rurach instalacyjnych i innych ograniczonych przestrzeniach, bez ryzyka uszkodzenia przewodu.
• Zastosowanie w sieciach PROFINET typ B: Kabel jest dedykowany do giętkiego użytku w sieciach PROFINET, spełniając wymagania aplikacji przemysłowych (ETHERNET/IP, PROFINET).
• Certyfikat UL: Potwierdza zgodność z wymaganiami rynku północnoamerykańskiego, umożliwiając stosowanie produktu w instalacjach eksportowych.

Zgodność z Normami

Produkt posiada certyfikat UL zgodny z danymi technicznymi, co potwierdza jego zgodność z wymaganiami rynku północnoamerykańskiego. Kabel jest zgodny z obowiązującymi normami europejskimi (oznakowanie CE) oraz standardami kategorii 6A dla sieci Ethernet. Zastosowany materiał płaszcza PVC spełnia wymagania dla suchych, wilgotnych i mokrych środowisk.

Zastosowanie

Kabel ETHERLINE PN Cat.6A Y FLEX znajduje zastosowanie w szerokim spektrum instalacji teleinformatycznych, zarówno w budynkach komercyjnych, jak i obiektach przemysłowych.

• Sieci LAN i aplikacje Ethernet do 10GBase-T – niezawodna transmisja danych w biurach, centrach danych i halach produkcyjnych.
• Sieci przemysłowe PROFINET typ B – do giętkiego prowadzenia w systemach automatyki i sterowania.
• Instalacje w suchych, wilgotnych i mokrych środowiskach – odporność na warunki atmosferyczne (w zakresie dopuszczalnym dla PVC).
• Miejsca o ograniczonej przestrzeni – wersja FLEX o zmniejszonym przekroju ułatwia prowadzenie w ciasnych korytach i puszkach.

Wskazówki Montażowe

Instalacja przewodu powinna być wykonywana wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Kabel układać z zachowaniem minimalnego promienia gięcia zgodnie z dokumentacją techniczną producenta – dla wersji giętkiej standardowo nie mniej niż 4-krotność średnicy zewnętrznej. Unikać ostrych krawędzi, przeciążeń mechanicznych oraz kontaktu z substancjami chemicznymi mogącymi uszkodzić płaszcz. Zakończenia kabla (wtyki, gniazda) montować przy użyciu narzędzi przeznaczonych do kategorii 6A, aby zachować parametry transmisyjne.

FAQ

• Czy kabel nadaje się do układania na zewnątrz? Kabel z płaszczem PVC jest przeznaczony do suchych, wilgotnych i mokrych środowisk wewnątrz budynków. Do zastosowań zewnętrznych zalecana jest wersja z płaszczem bezhalogenowym FRNC (dostępna osobno).
• Jaka jest maksymalna długość odcinka dla transmisji 10 Gbit/s? Dla kategorii 6A standardowa długość kanału transmisyjnego wynosi do 100 metrów (łącznie z patchcordami). Kabel 2170930 spełnia te wymagania przy prawidłowym zakończeniu.
• Czy można go stosować w systemach PoE (Power over Ethernet)? Kabel 4x2xAWG23/7 o przekroju żył 23 AWG umożliwia transmisję sygnału i zasilania PoE w standardach do 15,4 W (PoE) oraz 30 W (PoE+) – szczegóły zależą od konkretnej aplikacji i długości odcinka.
