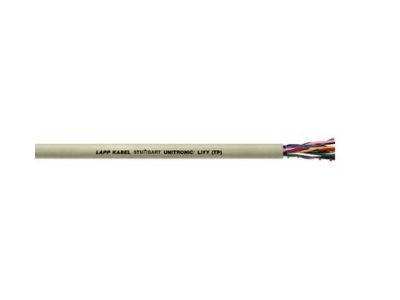

Kabel sterowniczy UNITRONIC LIYY (TP) 10x2x0,5 /100m/ KRĄŻEK | 0035175 Lapp Kabel

Opis i Kluczowe Cechy

Kabel sterowniczy UNITRONIC® LIYY (TP) 10x2x0,5 od LAPP to giętki przewód do transmisji danych i sygnałów o niskiej częstotliwości. Zbudowany z 10 par skręconych żył o przekroju 0,5 mm², z izolacją PVC i kodem barwnym zgodnym z DIN 47100, zapewnia łatwą identyfikację oraz niezawodne połączenia w systemach sterowania i automatyki. Kompaktowa konstrukcja umożliwia prowadzenie w ciasnych przestrzeniach, a odporna na wilgoć i lekki olej powłoka PVC sprawdza się w pomieszczeniach suchych i wilgotnych.

• 10 par skręconych (TP) o krótkich długościach skrętu: redukcja przesłuchów między parami i wysoka integralność sygnału w aplikacjach niskiej częstotliwości.
• Giętka konstrukcja: łatwe układanie na krótkich promieniach, idealne do wiązek kablowych w rozdzielnicach i szafach sterowniczych.
• Płaszcz PVC odporny na wilgoć i lekki olej: bezpieczna praca w pomieszczeniach suchych i wilgotnych, a także w środowiskach o niewielkim narażeniu na środki smarne.
• Kompaktowa średnica zewnętrzna: oszczędność miejsca w korytach kablowych i kanałach, mimo dużej liczby żył.
• Kod barwny żył według DIN 47100: szybka i jednoznaczna identyfikacja poszczególnych par, co skraca czas montażu i serwisu.

Zgodność z Normami

Kabel spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych wyrobów budowlanych. Dokładna klasa CPR może być dobrana poprzez wybór odpowiedniego numeru artykułu na stronie producenta. Produkt posiada oznaczenie CE i jest zgodny z ogólnymi normami europejskimi dla przewodów sterowniczych.

Zastosowanie

Kabel UNITRONIC LIYY (TP) 10x2x0,5 przeznaczony jest do uniwersalnych połączeń sygnałowych i transmisji danych niskiej częstotliwości w instalacjach stałych (nieruchomych). Sprawdza się wszędzie tam, gdzie wymagana jest niezawodność, elastyczność i odporność na niewielkie obciążenia mechaniczne.

• Systemy komputerowe, elektroniczne urządzenia sterownicze i regulacyjne (PLC, sterowniki przemysłowe).
• Maszyny biurowe, wagi, urządzenia pomiarowe i laboratoryjne.
• Interfejsy maszyn – połączenia sygnałowe między modułami i czujnikami.
• Automatyka budynkowa – magistrale sterownicze, przyciski i sygnalizacja.

Wskazówki Montażowe

Montaż i podłączenie kabla może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Kabel przeznaczony jest do połączeń nieruchomych – należy unikać dynamicznych ruchów i ciągłego zginania w jednym punkcie. Podczas układania przestrzegać minimalnych promieni gięcia podanych w dokumentacji producenta. Zaciski i złącza dobierać odpowiednio do przekroju żył 0,5 mm². Po zakończeniu instalacji sprawdzić ciągłość i izolację kabla miernikiem.

FAQ

• Jakie jest maksymalne napięcie pracy kabla? W dostępnych danych nie podano napięcia znamionowego. Należy sprawdzić kartę katalogową producenta lub skontaktować się z działem technicznym. Kabel jest przeznaczony do sygnałów niskiej częstotliwości, a nie do zasilania.
• Czy kabel nadaje się do układania w ziemi lub na zewnątrz? Nie. Został zaprojektowany do zastosowań wewnątrz pomieszczeń suchych i wilgotnych. Płaszcz PVC nie jest odporny na promieniowanie UV ani stałe działanie wody.
• Jaka jest klasa CPR tego kabla? Klasa CPR nie jest jednoznacznie określona w dostarczonych danych. Producent umożliwia wybór wariantu z odpowiednią klasą poprzez numer artykułu na stronie LAPP. Przy zamówieniu należy sprecyzować wymaganą klasę reakcji na ogień.
